オリオン機械株式会社

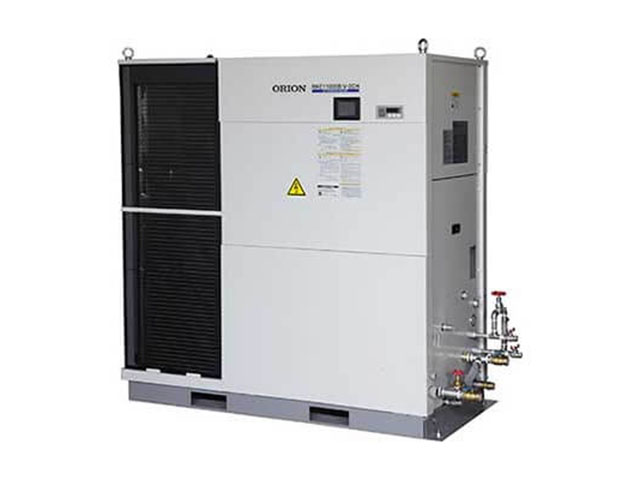

ファイバーレーザー用2チャンネルチラー(水冷)11000B1-VW-2CH(60Hz)

お気に入りに追加

メーカー	オリオン機械株式会社
分類	チラー
製品名	ファイバーレーザー用2チャンネルチラー(水冷)11000B1-VW-2CH(60Hz)
特長	●ファイバーレーザー専用で、省スペース&使い勝手が向上 ●チラーを2台設置する煩わしさがない。 ●設置面積が従来比最大30%削減。 ●水の管理が簡単・確実 ●発振器の要求に合致 ●インバータ冷凍用圧縮機とファンのそれぞれが、最小回転数を自動判断して冷凍サイクル最適化制御運転を実行。さらにポンプの必要流量の最小回転数も簡単に設定可能です。3つの動力源で、エコ運転を実現。
冷却能力(kW)	42.0
法定冷凍トン	4.17
対象発振器出力 (kW)	10～12
発振器使用循環水	清水
発振器温度設定範囲 (℃)	3～35
発振器温度精度 (℃)	±0.1(負荷安定時)
発振器使用圧力範囲 (MPa)	0.25～0.80
発振器使用流量 (L/min)	100～230
光学系冷却能力 (kW)	2
光学系使用循環水	純水(工場出荷時制御範囲30～50µS/cm)
光学系使用設定温度 (℃)	25～40(発振器設定水温 +5℃以上)
光学系温度精度 (℃)	±1(負荷安定時)
光学系使用圧力範囲 (MPa)	0.10～0.50
光学系使用流量 (L/min)	52
電源 (V)	三相200
消費電力 (kW)	14.8
電流 (A)	42.3
電源容量 (kVA)	19.5
冷凍用圧縮機出力 (kW)	7.46
凝縮器構造	二重管型水冷式
発振器冷却器構造	プレート式
発振器冷却器材質	SUS316(ブレージング Cu)
光学系冷却器構造	シェル & コイル式
光学系冷却器材質	SUS304, 樹脂
発振器圧送ポンプ構造	多段渦巻浸漬型(SUS)
発振器圧送ポンプ出力 (kW)	4.0(インバータ)
光学系圧送ポンプ構造	多段渦巻浸漬型(SUS)
光学系圧送ポンプ出力 (kW)	1.1
発振器ヒーター (kW)	5.0
光学系ヒーター (kW)	1.0
ファンモータ出力 (W)	4.2
発振器水槽実容量 (L)	約100
光学系水槽実容量 (L)	約10
冷媒	R410A
冷媒封入量 (kg)	3.6
外形寸法 (mm)	W : 1610 D : 854 H : 1610
備考	・発振器使用流量、光学系使用流量は0.5MPa時の値です。・冷却水温度32℃、水温20℃ での運転時。冷却能力は発振器と光学系の合計能力で、表示能力の95%以上です。・光学系の冷却水として、0～10L/min 使用しますので、実際に発振器系に流れる機外流量は0～10L/min少なくなります。・イオン交換樹脂に0～2L/min 使用しますので、光学系に流れる機外流量は0～2L/min少なくなります。・冷却水量は冷水温度35℃、冷却水温度32℃時の場合です。・仕様は改良により予告無く変更します。・外形寸法は参考寸法です。・冷水の接液部にアルミ材は使用しないでください。アルミ材の腐食により、冷水回路が詰まり故障の原因となります。
