| メーカー | 株式会社武田機械 |
| 分類 | NC立形フライス盤 |

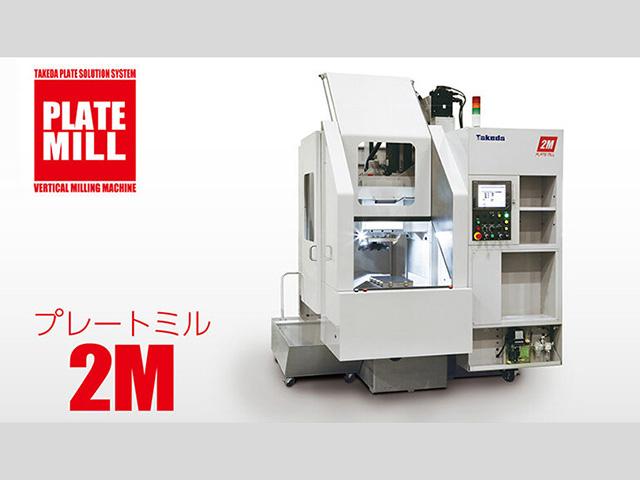

| 製品名 | 2M(カッター径φ250mm仕様) |
特長 | ●プレートの6面加工の上下面を効率よく加工する為に開発されたプレートミルシリーズ
●ユーザーフレンドリーなグラフィカルユーザーインターフェースを持つTAKEDA E.C.O.S. (Easy Conversational Operating System)による直感的な操作性
●考え込まれたカバーレイアウトにより、切粉が機械周囲に飛散せず、チップタンクに効率的に集まり、切粉処理が格段に容易になりました
●テーブルへの接近性が良く、ワークの着脱を容易に行えます
●テーブル上部がオープンなので、重いワークをクレーンで搬入することが可能です
●小スペースで最大400×230mmワークのワンパス加工が可能です
●プレートミル全機種に搭載されている素材厚測定装置が切削前に素材の厚みを測定、切り込み回数を自動決定し加工を開始します
●カッターへの接近性も良いため、チップの交換も容易に行えます
●作業効率向上を目的に、オペレータの移動が最小限になるようデザインされています
●機械同士の接近性が良いため、隣接して並べることができます |
ワークサイズ
(mm) |
幅 : 230
長さ : 400
厚み : 150
|
フェイスミルカッター
(mm) | φ250×t63 |
テーブルサイズ
(mm) |
W : 400
D : 550
|
テーブル移動距離
(mm) |
X : 800
|
ストローク (mm) |
Z : 250
|
テーブル上面から主軸端面までの距離
(mm) | 110～360 |
ハンドル送り
(mm) | 0.001, 0.01, 0.1 |
主軸テーパ | φ47.625軸付 |
主軸回転変数
| 無段 |
主軸回転数 (min-1) | 35～465, 100～2000 |
最大積載質量
(kg) | 180 |
切削送り速度(mm/min)
|
手動 : 1～2000
|
早送り速度(m/min)
|
X : 12
Z : 5
|
主軸電動機(30分/連続)
(kW) | 11/7.5 |
送り電動機 (kW) |
X : 1.5
Z : 4.5
|
主軸頭潤滑ポンプ(kW)
| 0.075 |
摺動面潤滑ポンプ(kW)
| 0.018 |
総電機容量 (kVA) | 17 |
空気圧源 | 0.5Mpa 400L/min |
主軸頭潤滑油容量
(L) | 10 |
摺動面潤滑油容量
(L) | 1.8 |
床面サイズ (mm) |
W : 1960
D : 2170
|
機械サイズ (mm) |
H : 2550
|
機械重量 (kg) | 6000 |
標準付属品 | 簡易対話入力、スプラッシュカバー、素材厚測定装置、主軸負荷計、レベリングボルト＆敷板、多点ワーク測定機能、次加工予約機能、加工履歴表示機能、切削条件記憶数8種類、10.4”タッチパネル、手パハンドル |
特別付属品 | チップエアブロー装置、昇降形自動ドア、シグナルライト1段・2段・3段、照明装置、オイルミスト装置、刃先自動測定装置、主軸高速仕様2000min-1、切削条件記憶数32種類、電磁チャック、電磁チャック取付・連動、チップバケット、ヒンジベルトコンベア、フェイスミルカッター＋インサート、手動ツールクランピングシステム(MTC)、MTC専用 HSK-100Aアーバー、ツールサポートジャッキ、HSKスピンドルクリーナー、ツールプリセッター、バーコードシステム、加工履歴出力機能、集塵装置、15”タッチパネル、指定色 |
備考 | ・ハンドル送りは1回転の値です。
・主軸回転数100～2000min-1はオプションです。
・最大積載質量は、加工ワーク＋電磁チャックの値です。 |
