| メーカー | 株式会社武田機械 |
| 分類 | NC立形フライス盤 |

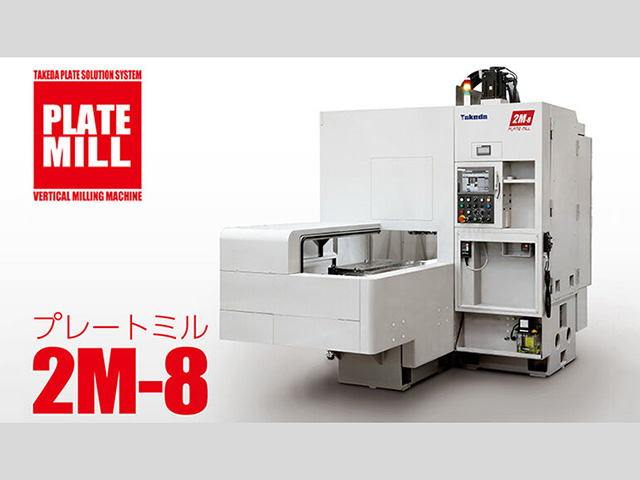

| 型番 | 2M-8 |
特長 | ●プレートの6面加工の上下面を効率よく加工する為に開発されたプレートミルシリーズ
●ユーザーフレンドリーなグラフィカルユーザーインターフェースを持つTAKEDA E.C.O.S. (Easy Conversational Operating System)による直感的な操作性
●プレート・モールドベースの加工における熟練工の優れたノウハウを凝縮した機能を搭載し、簡単な操作で高度な加工が行えます
●プレートミル全機種に搭載されている素材厚測定装置が切削前に素材の厚みを測定、切り込み回数を自動決定し加工を開始します
●小スペースで最大800×300mmワークのワンパス加工が可能です
●考え込まれたカバーレイアウトにより、切粉が機械周囲に飛散せず、チップタンクに効率的に集まり、切粉処理が格段に容易になりました
●テーブルへの接近性が良く、ワークの着脱を容易に行えます
●テーブル上部がオープンなので、重いワークをクレーンで搬入することが可能です
●カッターへの接近性も良いため、チップの交換も容易に行えます
●作業効率向上を目的に、オペレータの移動が最小限になるようデザインされています
●機械同士の接近性が良いため、隣接して並べることができます |
ワークサイズ
(mm) |
幅 : 300
長さ : 800
厚み : 150
|
フェイスミルカッター
(mm) | φ315 |
テーブルサイズ
(mm) |
W : 400
D : 950
|
テーブル移動距離
(mm) |
X : 1400
|
ストローク (mm) |
Z : 250
|
テーブル上面から主軸端面までの距離
(mm) | 110～360 |
ハンドル送り
(mm) | 0.001, 0.01, 0.1 |
主軸テーパ | φ50.8軸付, φ47.625軸付 |
主軸回転変数
| 無段 |
主軸回転数 (min-1) | 35～465, 100～2000 |
最大積載質量
(kg) | 400 |
切削送り速度(mm/min)
|
手動 : 1～2000
|
早送り速度(m/min)
|
X : 12
Z : 5
|
主軸電動機(30分/連続)
(kW) | 15/11 |
送り電動機 (kW) |
X : 1.5
Z : 4.5
|
主軸頭潤滑ポンプ
| 0.075kW |
総電機容量 (kVA) | 20 |
空気圧源 | 05Mpa 400L/min/0.5Mpa 400L |
主軸頭潤滑油容量
(L) | 10 |
摺動面潤滑油容量
(L) | 1.8 |
床面サイズ (mm) |
W : 2000
D : 3450
|
機械サイズ (mm) |
H : 2550
|
機械重量 (kg) | 6700 |
標準付属品 | 簡易対話入力、スプラッシュカバー、素材厚測定装置、主軸負荷計、チップバケット、レベリングボルト＆敷板、多点ワーク測定機能、次加工設定機能、10.4”タッチパネル、加工履歴表示機能、切削条件記憶数8種類、手パハンドル |
特別付属品 | チップエアブロー装置、ダブルスライド型自動ドア、シグナルライト1段・2段・3段、照明装置、オイルミスト装置、フェイスミルカッター＋インサート、主軸高速仕様2000min-1、加工履歴保存出力機能、リフトアップチップコンベア、切削油仕様、バーコードシステム、刃先自動測定装置、切削条件記憶数32種類、電磁チャック、電磁チャック取付・連動、手動ツールクランピングシステム(MTC)、MTC専用 HSK-100Aアーバー、ツールサポートジャッキ、HSKスピンドルクリーナー、ミスト回収装置、指定色 |
備考 | ・ハンドル送りは1回転の値です。
・主軸回転数100～2000min-1はオプションです。
・最大積載質量は、加工ワーク＋電磁チャックの値です。 |
| メーカーHP | |
