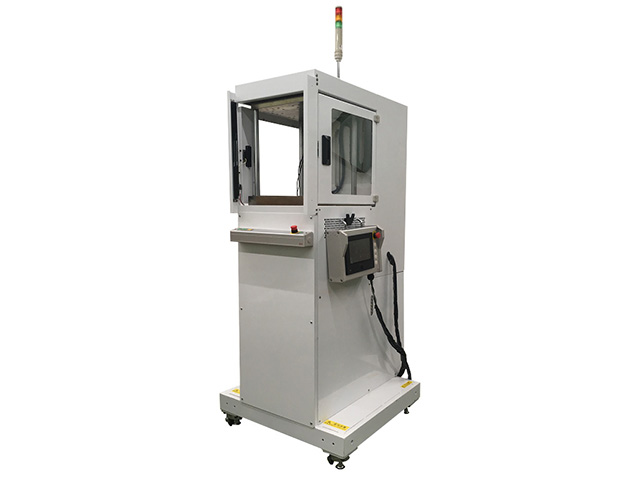

ハンドモールド用小型トランスファー成形機 ADM-5(下トランスファー型)
株式会社メイホー
ハンドモールド用小型トランスファー成形機 ADM-5(下トランスファー型)
お気に入りに追加
お問い合わせ
メーカー
株式会社メイホー
分類
トランスファー型成形機
製品名
ハンドモールド用小型トランスファー成形機 ADM-5(下トランスファー型)
型締方式
電動直圧ボールネジ駆動, 竪型上プラテン可動
最大型締力
(tnf)
4.9
デイライト
(mm)
370
型締ストローク
(mm)
190
最大型開閉速度
(mm/sec)
150
金型サイズ
(mm)
W : 170
D : 260
H : 260
エジェクト方式
型開閉機構による
ロッド径
(mm)
20
型締本数
下プラテンに2 か所, ピッチ130mm
最大エジェクトストローク
(mm)
10
エジェクト力
(kgf)
1000
最大突出し速度
(mm/sec)
100
注入方式
縦方向, 電動ボールネジ駆動
トランスファー制御
注入速度を3 段切替（位置切替）, 注入圧力を2 圧設定可能（位置切替）
適応プランジャー径
(mm)
12～16
プランジャーストローク
(mm)
50
注入容量
(㏄)
9
最大注入圧力
(MPa)
28
最大注入速度
(mm/sec)
150
トランスファー数
1
温度制御
金型2点, 熱電対Ｋタイプ
ヒータ容量(AC)
200V
電源
三相 AC200V 50A
本体サイズ
(mm)
W : 700
D : 800
H : 1450
本体重量
(kg)
400
使用材料
熱硬化性樹脂
駆動
全電動
備考
・最大型締力は、約4.9tnf=約48kNです。
・金型サイズは、参考の数値です。
・エジェクト力は、約1000kgf=約10kNです。
・適応プランジャー径は、改造可能です。
・注入容量は、成形有効ストローク45 として計算すると16mm プランジャー使用時に約9㏄となります。
・ヒータ容量(AC)は、上下型ともにAC200Vの合計2ｋとなります。
・本体重量は、約400㎏です。
・重量は、突起物、レベルアジャスタ、表示灯等を含んでいません。
・型締めバリエーション5tonと12tonはオプションです。
メーカーHP
お問い合わせ
こちらの製品も見られています
株式会社メイホー

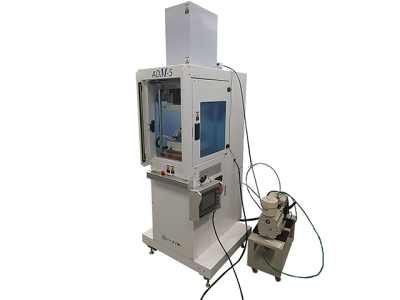

ハンドモールド用小型トランスファー成形機 ADM-5(上トランスファー型)
