株式会社ソディック

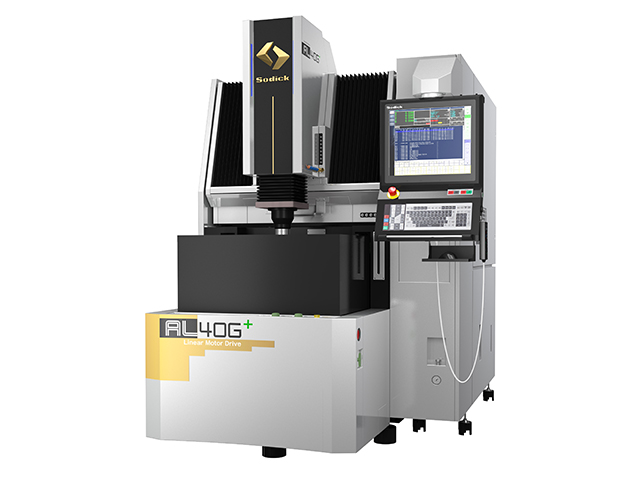

AL40G+

お気に入りに追加

比較リストに選択

お問い合わせ

カタログをダウンロード

メーカー	株式会社ソディック
分類	形彫放電加工機
製品名	AL40G+
特長・特徴	●リニアモータ駆動高速・高性能精密形彫り放電加工機
制御装置メーカー	ソディック
制御装置	SP, SP-E
テーブルサイズ (mm)	W : 600 D : 400
加工槽内寸 (mm)	W : 750 D : 620 H : 350
加工槽液面調整範囲(テーブル上面より) (mm)	100～300
電極取付面からテーブル上面までの距離 (mm)	150～420
床面～テーブル上面までの距離 (mm)	830
クランプチャック(自動クランプ)	EROWA COMBI仕様 ER-020025 EROWA ITS仕様 ER-007521 3R COMBI仕様 3R-460.86-2 3R MACRO仕様 3R-600.86
クランプチャック(手動クランプ)	TP仕様 TP-02
最大懸垂質量 (kg)	50
最大加工物質量 (kg)	550
ストローク (mm)	X : 400 Y : 300 Z : 270
エア圧力(自動クランプ) (MPa)	0.65
エア圧力(手動クランプ) (MPa)	0.45
エア流量 (NL/min)	100
総電気容量	3相 50/60Hz 8kVA
加工液タンク容量 (L)	190
機械サイズ (mm)	W : 1550 D : 2440 H : 2330
機械重量 (kg)	4000
備考	・テーブルはセラミック製です。・懸垂質量に応じてマニュアルにてエア圧の調整が必要です。・電極取付面からテーブル上面までの距離はEROWA/TP仕様です。・機械サイズ、機械重量は電源及びサービスタンクを含みます。・指定エア圧を満足できない場合は、増圧弁(オプション)を取付願います。
