株式会社ソディック

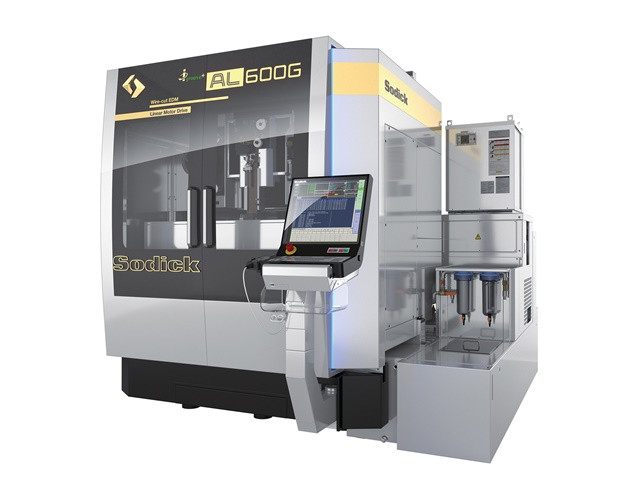

ワイヤ放電加工機AL600G "i Groove + Edition"

お気に入りに追加

メーカー	株式会社ソディック
分類	ワイヤ放電加工機
製品名	ワイヤ放電加工機AL600G "i Groove + Edition"
制御装置メーカー	ソディック
制御装置	SPW, SPW-E
最大加工サイズ (mm)	W : 800 D : 570
加工物サイズ噴流仕様 (mm)	H : 340
加工物サイズ浸漬仕様 (mm)	H : 280
加工槽内寸 (mm)	W : 1050 D : 710
最大積載質量(噴流) (kg)	1000
最大積載質量(浸漬) (kg)	1000
ストローク (mm)	X : 600 Y : 400 Z : 350 U : 150 V : 150
最大テーパ角度 (°)	-25～25
ワイヤ径 (mm)	φ : 0.05～0.3
ワイヤ張力 (N)	3～23
最大ワイヤ送り速度 (mm/sec)	420
総電気容量	13kVA
床面サイズ (mm)	W : 2575 D : 2945
機械サイズ (mm)	H : 2345
機械重量 (kg)	4600
備考	純水仕様。最大テーパ角度は板厚130mmの場合です。
メーカーHP

お問い合わせ

カタログをダウンロード
