株式会社ソディック

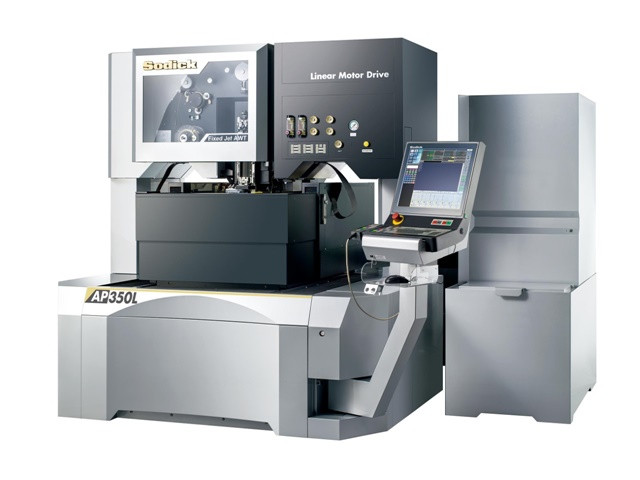

ワイヤ放電加工機AP350L(oil)

お気に入りに追加

メーカー	株式会社ソディック
分類	ワイヤ放電加工機
製品名	ワイヤ放電加工機AP350L(oil)
制御装置メーカー	ソディック
制御装置	SPW, SPW-E
最大加工サイズ (mm)	W : 540 D : 500 H : 100
最大積載質量 (kg)	100
ストローク (mm)	X : 350 Y : 350 Z : 120 U : 35 V : 35
最大テーパ角度 (°)	-7～7
ワイヤ径 (mm)	φ : 0.05～0.25
ワイヤ張力 (N)	3～25
最大ワイヤ送り速度 (mm/sec)	250
総電気容量	13kVA
床面サイズ (mm)	W : 1985 D : 2095
機械サイズ (mm)	H : 2160
機械重量 (kg)	5100
備考	油仕様。最大テーパ角度は板厚100mmの場合です。
