株式会社ソディック

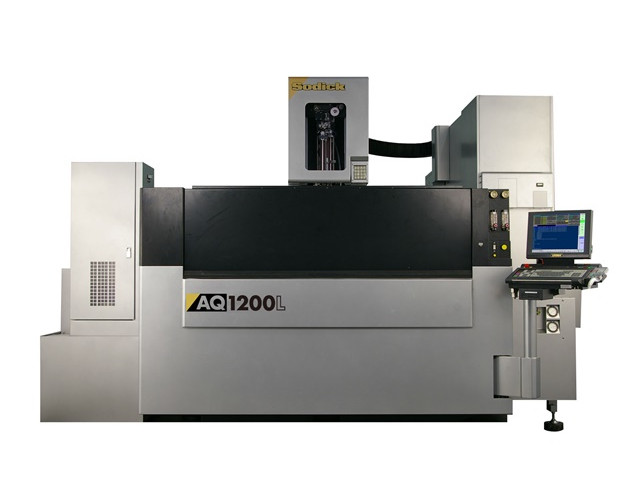

ワイヤ放電加工機AQ1200L

お気に入りに追加

メーカー	株式会社ソディック
分類	ワイヤ放電加工機
製品名	ワイヤ放電加工機AQ1200L
制御装置メーカー	ソディック
制御装置	LN2WH, LP20WH
最大加工サイズ (mm)	W : 1600 D : 1200
加工物サイズ噴流仕様 (mm)	H : 400
加工物サイズ浸漬仕様 (mm)	H : 400
加工槽内寸 (mm)	W : 1824 D : 1400
最大積載質量(噴流) (kg)	4000
最大積載質量(浸漬) (kg)	4000
ストローク (mm)	X : 1200 Y : 800 Z : 400 U : 1220 V : 820
最大テーパ角度 (°)	-30～30
ワイヤ径 (mm)	φ : 0.15～0.33
ワイヤ張力 (N)	3～23
最大ワイヤ送り速度 (mm/sec)	420
総電気容量	15kVA
床面サイズ (mm)	W : 4100 D : 3870
機械サイズ (mm)	H : 2490
機械重量 (kg)	11000
備考	純水仕様。最大テーパ角度は板厚150mmの場合です。
