株式会社ソディック

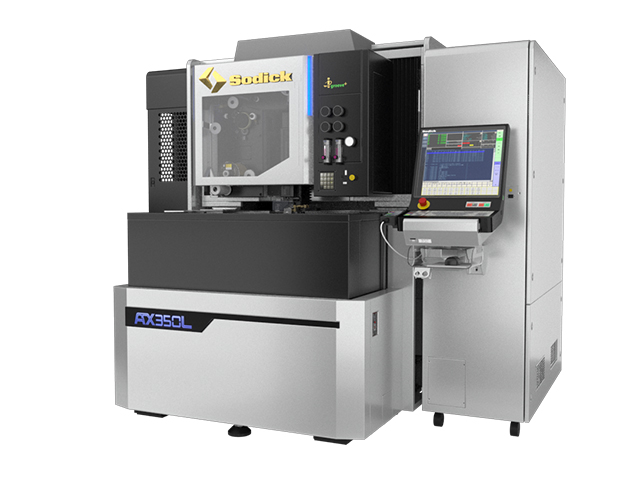

ワイヤ放電加工機AX350L

お気に入りに追加

メーカー	株式会社ソディック
分類	ワイヤ放電加工機
製品名	ワイヤ放電加工機AX350L
制御装置メーカー	ソディック
制御装置	SPW, SPW-E
最大加工サイズ (mm)	W : 540 D : 500
加工物サイズ噴流仕様 (mm)	H : 100
加工物サイズ浸漬仕様 (mm)	H : 100
加工槽内寸 (mm)	W : 540 D : 500 H : 100
最大積載質量(噴流) (kg)	300
ストローク (mm)	X : 350 Y : 350 Z : 120 U : 80 V : 80
最大テーパ角度 (°)	-15～15
ワイヤ径 (mm)	φ : 0.05～0.25
ワイヤ張力 (N)	3～25
最大ワイヤ送り速度 (mm/sec)	250
総電気容量	13kVA
床面サイズ (mm)	W : 1600 D : 2470
機械サイズ (mm)	H : 2185
機械重量 (kg)	4500
備考	・ブラ仕様です。・ストローク(Z)は、＋100mmのサービスストロークがあります。・最大テーパ角度は、板厚100mmの場合です。
メーカーHP

お問い合わせ

カタログをダウンロード
