メーカー	佐々木工機株式会社
分類	治具
製品名	Air-fix 22B1

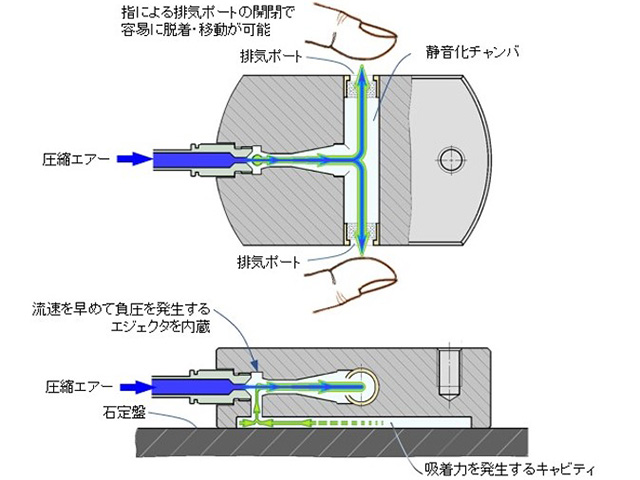

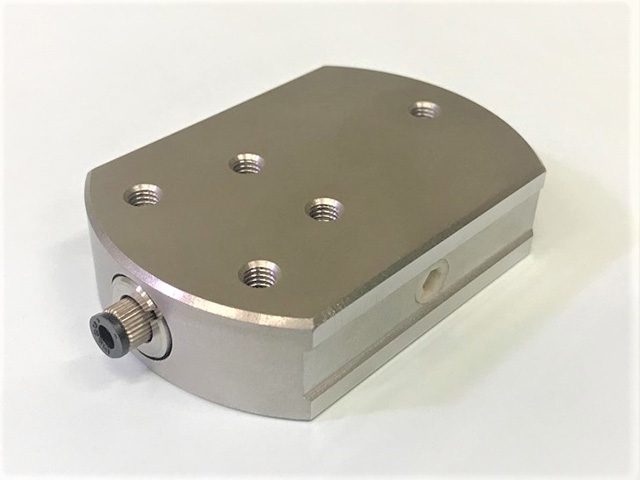

特長	エアフィックス Airfix 22B1は三次元測定機や石定盤上でワークを任意の位置で固定できる真空吸着式固定治具です。圧縮空気を供給するだけで定盤に強固に吸着します。マグネット治具では不可能な石定盤やセラミック定盤への吸着が可能です。吸着中でも排気ポートを指で押えるだけで簡単に移動・脱着ができます。

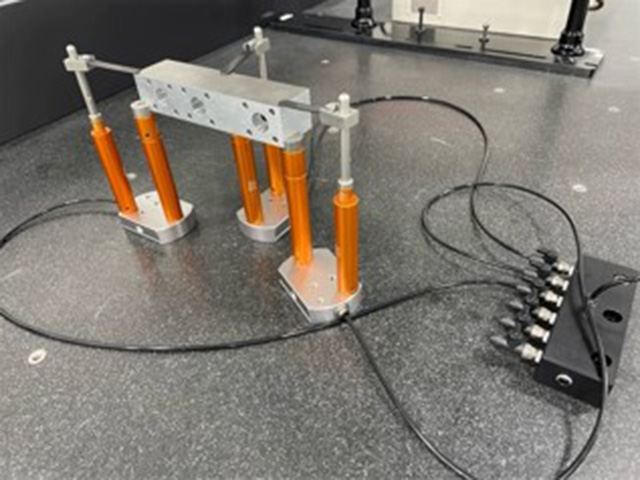

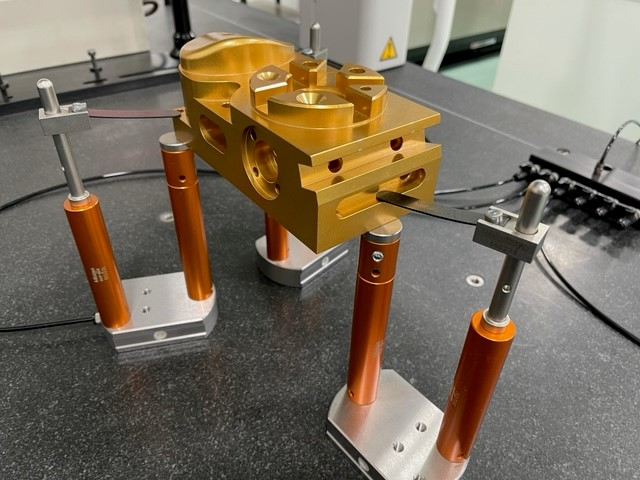

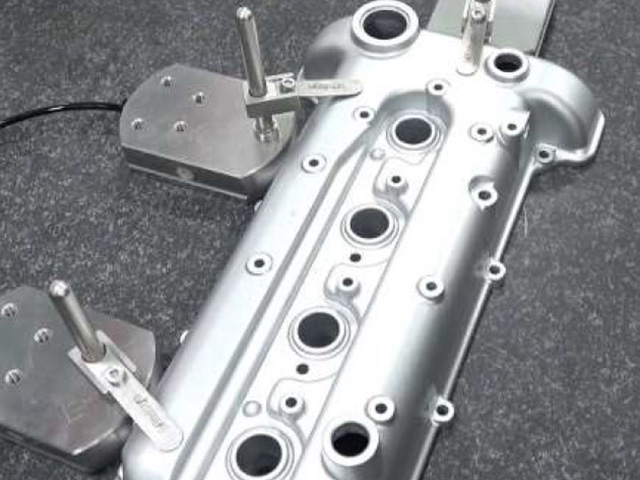

用途	・Eco-fixのベースプレートの代わりに・ワークの位置決め、突き当てに・Eco-fixのスプリングクリップを使用しワーク押えに・ダイヤルゲージのスタンドに・Eco-fixのベースプレートからはみ出す大きなワークの押えに・マグネットスタンドのベースに

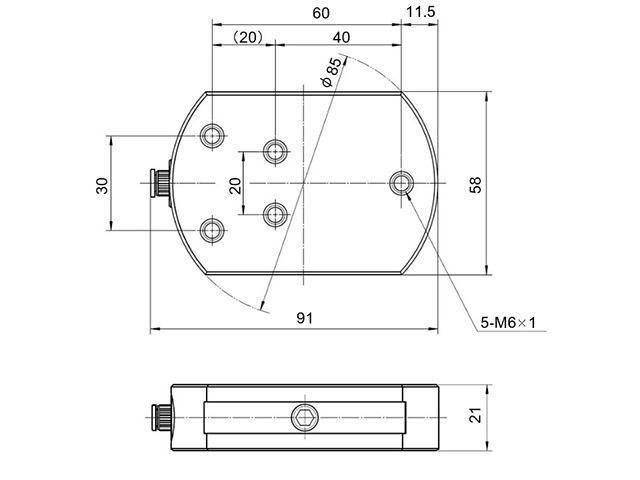

大きさ (mm)	W : 58 D : 91 H : 21
質量(g)	630
支柱取付用ネジ穴サイズ	M6×P1.0
エアー消費流量 (L/min)	8
吸着保持力(垂直方向) (N)	200
吸着保持力(スプリングプレート先端) (N)	65
静音性(動作音) (dB)	50
供給エアー	0.4MPa～0.6MPaの清浄エアー
供給エアー配管径 (mm)	Φ4

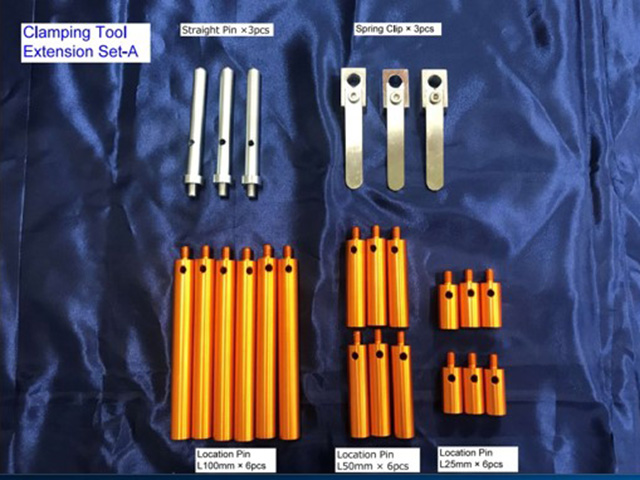

備考	・吸着保持力(垂直方向)の200N＝20.4kgfです。・吸着保持力(スプリングプレート先端)の65N＝6.6kgfです。・動作音の目安は50dBで静かな事務所程度です。・供給エアー配管はレデューサーを使用すれば、Φ6mm以上から変換可能です。・供給エアー圧により流量は変わります。0.4MPa＝8.0L/min ・３連マニホールド、６連マニホールド、配管セットをオプション品としてご用意しております。詳細はお問合せ下さい。・１年間のメーカー保証付です。
