聖和精機株式会社

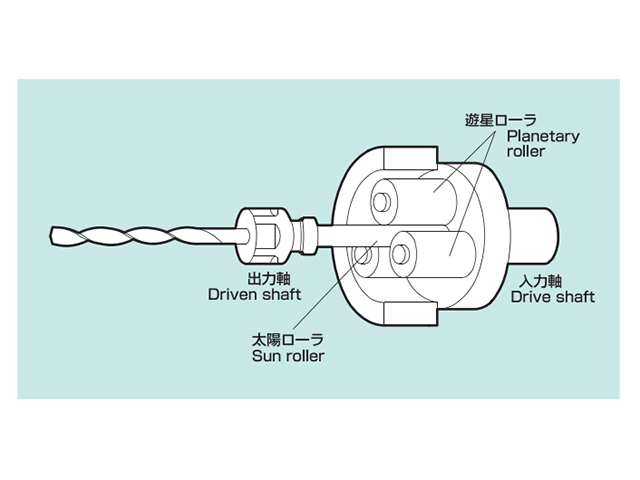

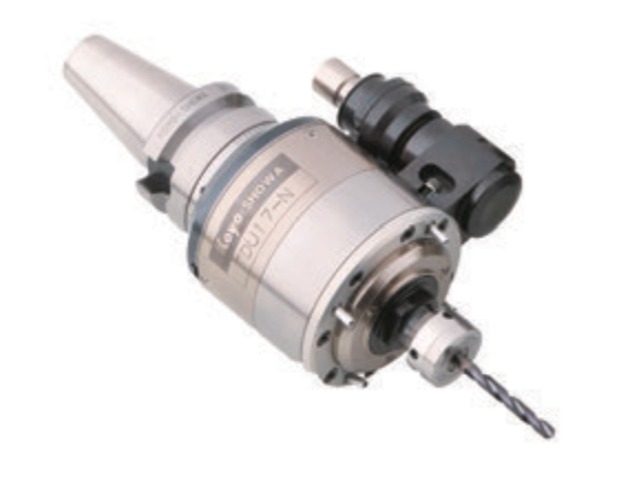

トラクションドライブ増速スピンドル　BT40-TDU17-N

お気に入りに追加

メーカー	聖和精機株式会社
分類	増速スピンドル
製品名	トラクションドライブ増速スピンドル　BT40-TDU17-N

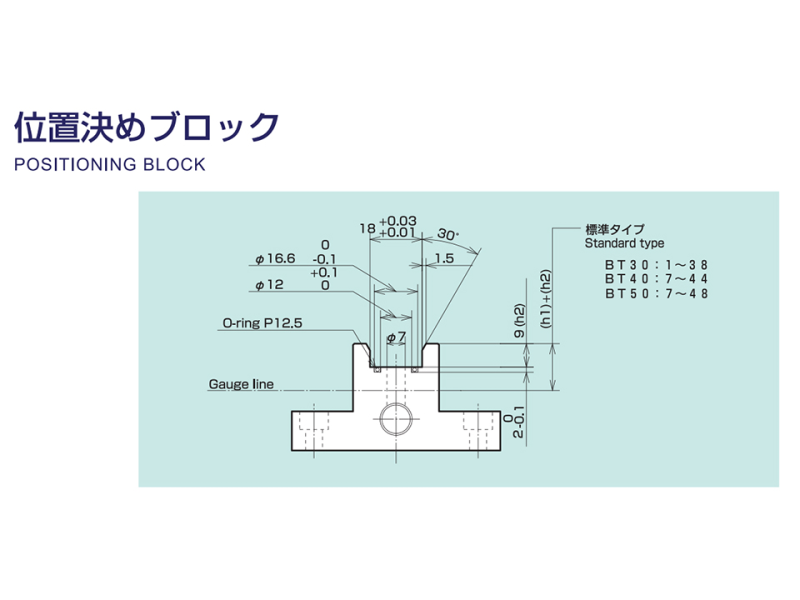

特長・特徴	●M/Cで30, 000min-1の加工が実現。 ●安定したトルクにより小径ドリル・小径エンドミルはもちろん、深リブ加工も可能。 ●騒音、振動が小さいのでM/Cで研削加工もできる。 ●フレキシブルな位置決めピン、ワンタッチ調整式、範囲40mm(TDU17)
主軸・シャンク形状	BT40
把握径 (mm)	φ : 0.5～10
チャック先端部外径 (mm)	φ : 30
ホルダ長さ (mm)	165
最大主軸回転数 (min-1)	30000
質量 (kg)	5.4

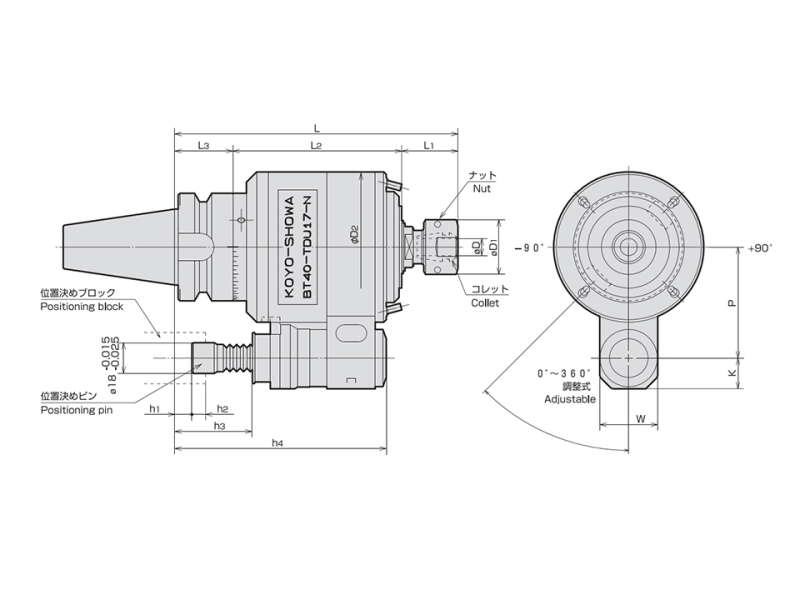

φD (mm)	0.5～10
φD1 (mm)	30
φD2 (mm)	88
L (mm)	165
L1 (mm)	31
L2 (mm)	100
L3 (mm)	34
h1 (mm)	-4～35
h2 (mm)	7～9
h3 (mm)	45.5～48.5
h4 (mm)	124
P (mm)	65
W (mm)	34
K (mm)	18
変速比	1:6
最大電力 (kW)	3.1
静的剛性 (N/μm)	9.8
collet	CR10-(D)
nut	RSN10NB
備考	・コレットはAA級です。
