| メーカー | ハームレ |
| 分類 | 5軸加工機 |

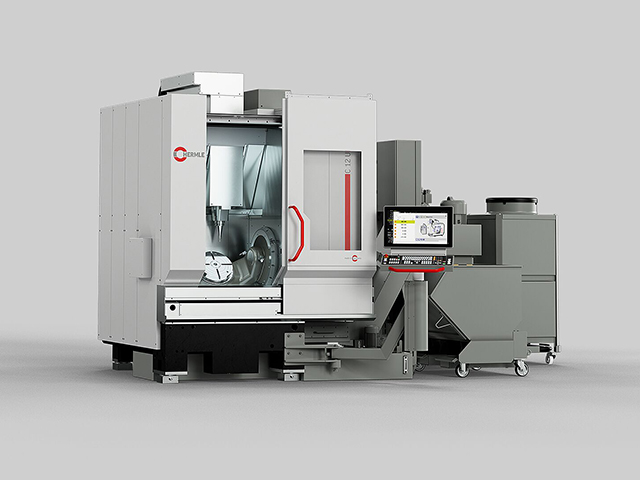

| 製品名 | C12U |
テーブルサイズ
(mm) |
φ : 320
W : 320
|
テーブルハイト(床面より)
(mm) | 990 |
旋回テーブル割出し角度
(°) | 0.001 |
ストローク(X)
(mm) | 350 |
ストローク(Y)
(mm) | 440 |
ストローク(Z)
(mm) | 330 |
ストローク(A)
(°) | -115～115 |
ストローク(C)
(°) | 360 |
主軸端面とテーブル上面の距離
(mm) | 430 |
主軸テーパ | SK40, HSK-A63, HSK-A50, HSK-E40 |
主軸回転数 (min-1) | 12000, 15000, 18000, 25000, 30000, 42000 |
制御装置メーカー
| Heidenhain, Siemens |
制御装置 | HEIDENHAIN TNC640, SIEMENS 840 D sl |
最大ワーク寸法
(mm) |
φ : 320
H : 265
|
最大積載質量
(kg) | 100 |
機械サイズ (mm) |
W : 2573
D : 2782
H : 2862
|
機械重量 (kg) | 7200 |
スルースピンドル圧
(MPa) | 4, 8 |
ワーク最大振り回し径
(mm) | 610 |
テーブル割出
(°) | 0.001 |
工具本数 (本) | 36～71 |
備考 | スルースピンドル圧は4Mpaまたは8Mpaです。 |
