| メーカー | ハームレ |
| 分類 | 5軸加工機 |

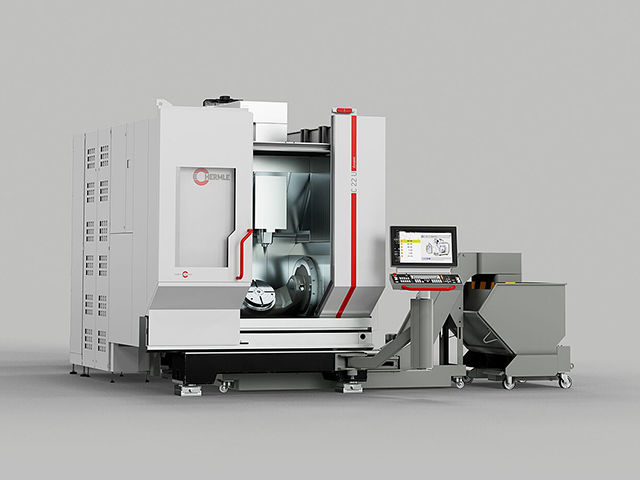

| 製品名 | C22U |
テーブルサイズ
(mm) |
φ : 320
W : 320
|
テーブルハイト(床面より)
(mm) | 898 |
旋回テーブル割出し角度
(°) | 0.001 |
ストローク(X)
(mm) | 450 |
ストローク(Y)
(mm) | 600 |
ストローク(Z)
(mm) | 330 |
ストローク(A)
(°) | -135～135 |
ストローク(C)
(°) | 360 |
主軸端面とテーブル上面の距離
(mm) | 470 |
主軸テーパ | SK40, HSK-A63, HSK-A50, HSK-E40 |
主軸回転数 (min-1) | 12000, 15000, 18000, 25000, 30000, 42000 |
制御装置メーカー
| Heidenhain, Siemens |
制御装置 | HEIDENHAIN TNC640, SIEMENS 840 D sl |
最大ワーク寸法
(mm) |
φ : 450
H : 370
|
最大積載質量
(kg) | 300 |
機械サイズ (mm) |
W : 2567
D : 3874
H : 2986
|
機械重量 (kg) | 8700 |
スルースピンドル圧
(MPa) | 4, 8 |
ワーク最大振り回し径
(mm) | 610 |
テーブル割出
(°) | 0.001 |
工具本数 (本) | 55～583 |
備考 | スルースピンドル圧は4Mpaまたは8Mpaです。 |
