| メーカー | ハームレ |
| 分類 | 5軸加工機 |

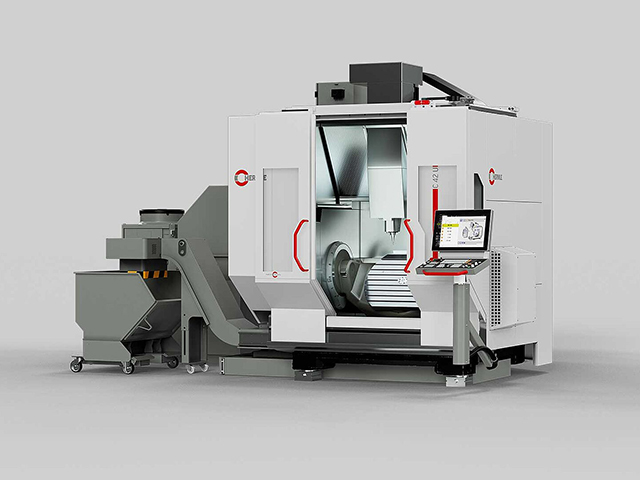

| 製品名 | C42U |
テーブルサイズ
(mm) |
φ : 800
W : 630
|
テーブルハイト(床面より)
(mm) | 1025 |
旋回テーブル割出し角度
(°) | 0.001 |
ストローク(X)
(mm) | 800 |
ストローク(Y)
(mm) | 800 |
ストローク(Z)
(mm) | 550 |
ストローク(A)
(°) | -130～130 |
ストローク(C)
(°) | 360 |
主軸端面とテーブル上面の距離
(mm) | 700 |
主軸テーパ | SK40, HSK-A63, HSK-T63, HSK-E40 |
主軸回転数 (min-1) | 15000, 16000, 20000, 25000, 42000 |
制御装置メーカー
| Heidenhain, Siemens |
制御装置 | HEIDENHAIN TNC640, SIEMENS 840 D sl |
最大ワーク寸法
(mm) |
φ : 800
H : 560
|
最大積載質量
(kg) | 1400 |
機械サイズ (mm) |
W : 3381
D : 3994
H : 3353
|
機械重量 (kg) | 13500 |
スルースピンドル圧
(MPa) | 4, 8 |
ワーク最大振り回し径
(mm) | 990 |
旋削機能 MT
| C42UMT(旋削機能付） |
テーブル割出
(°) | 0.001 |
工具本数 (本) | 42～570 |
備考 | スルースピンドル圧は4Mpaまたは8Mpaです。 |
