工作機械
マシニングセンタ
5軸加工機
CMX 70U
DMG森精機株式会社 の マシニングセンタ
DMG森精機株式会社

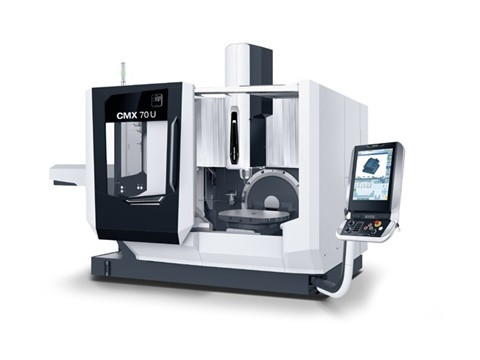

CMX 70U
お気に入りに追加
比較リストに選択
お問い合わせ
カタログをダウンロード
メーカー
DMG森精機株式会社
分類
5軸加工機
製品名
CMX 70U
テーブルサイズ
(mm)
φ : 800
D : 620
ストローク(X)
(mm)
750
ストローク(Y)
(mm)
600
ストローク(Z)
(mm)
520
主軸テーパ
SK40, CAT40, BT40
主軸回転数
(min-1)
12000, 15000
制御装置メーカー
Siemens, Heidenhain
最大積載質量
(kg)
350
床面サイズ
(mm)
W : 4406
D : 2663
機械サイズ
(mm)
H : 2891
機械重量
(kg)
7800
スルースピンドル圧
(MPa)
2.0, 4.0, 8.0
標準テーブル数
1
APCテーブル追加可能数
PH150 (4/ 6/ 10/ 12/ 24) ※OP
工具本数
(本)
30, 60
備考
※機械幅奥行はチップコンベヤの種類によって異なります。 ※オプションも記載している項目があります。詳細はお問い合わせください。 ※OPはオプションです。
