| メーカー | 東台精機ジャパン株式会社 |
| 分類 | 5軸加工機 |

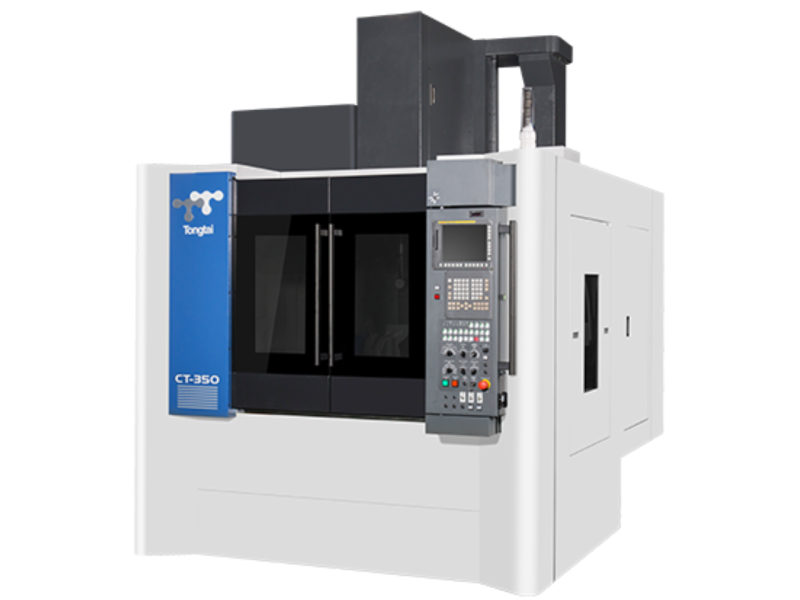

| 製品名 | CT-350 |
特長・特徴 | ●高性能設計
当社の先端技術と優れた研究開発能力により、航空宇宙・電子・自動車・医療・金型産業向けに新たに開発された立型5軸マシニングセンタです。
精密加工に最適であり、ワーク段取り回数の減少と全体のサイクルタイムの短縮にも貢献できます。
●ローラードライブ式円テーブル
ローラーカム駆動方式（ローラドライブ式）の円テーブル（標準）は、ノーバックラッシュによる高精度と高剛性を兼ね備えています。
●高速主軸
15, 000min-1の直結式オイルエア潤滑主軸を標準搭載し、加工条件に応じてオプションの20, 000min-1ビルドインタイプを選ぶことが可能です。 |
テーブルサイズ
(mm) |
φ : 350
|
テーブルハイト(床面より)
(mm) | 1100 |
ストローク(X)
(mm) | 400 |
ストローク(Y)
(mm) | 510 |
ストローク(Z)
(mm) | 510 |
ストローク(A)
(°) | -120~30 |
ストローク(C)
(°) | -360~360 |
A/C軸最小割出し角度
(°) | 0.001 |
主軸端面とテーブル上面の距離
(mm) | 50~560 |
主軸テーパ | 7/24テーパNo.40, BBT-40, HSK-A63 |
主軸回転数 (min-1) | 15000, 20000 |
主軸用電動機
| 7.5, 11, 15, 30, 40 |
サーボモーター(X)
(kW) |
X : 2.6, 2.7, 3.3
|
サーボモーター(Y)
(kW) |
Y : 2.6, 2.7, 3.3
|
サーボモーター(Z)
(kW) |
Z : 4, 4.1, 4.87
|
制御装置メーカー
| FANUC, Siemens, Heidenhain |
制御装置 | 0i-MF, 840D, TNC640 |
最大ワーク寸法
(mm) |
φ : 380
H : 220
|
最大積載質量
(kg) | 200 |
機械サイズ (mm) |
W : 2150
D : 3104
H : 3121
|
機械重量 (kg) | 7000 |
早送り速度 (m/min) |
X : 36
Y : 36
Z : 36
A : 33.3
C : 40
|
切削送り速度
(m/min) | 1~20000 |
工具本数 (本) | 24, 30, 40 |
最大工具寸法(バイト)
(mm) |
□ : 76
|
最大工具寸法(スリーブ)
(mm) |
φ : 125
|
工具長さ (mm) | 300 |
工具質量 (kg) | 7 |
備考 | 主軸回転数の15000min-1は標準仕様、20000min-1がオプションです。
ツールシャンク形式のBBT-40は標準仕様、HSK-A63がオプションです。
工具本数の24本は標準仕様、30本、40本がオプションです。
主軸用電力の15/11/7.5kWは標準仕様、40/30がオプションです。
XYZ軸サーボモーターの2.7/2.7/4kWは標準仕様、3.3/3.3/4.87kW、2.6/2.6/4.1kWがオプションです。
制御装置メーカーのFUNAC 0i-MFは標準仕様、Siemens 840D、Heidenhain TNC640がオプションです |
