株式会社太陽工機

CVG-9

お気に入りに追加
メーカー 株式会社太陽工機
分類 複合研削盤

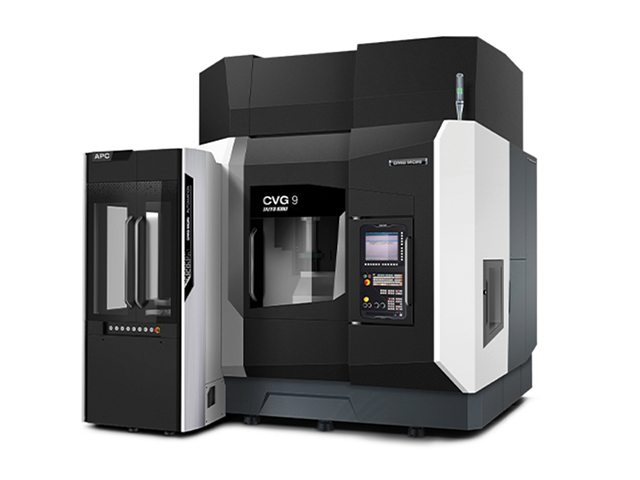

製品名 CVG-9
特長
●立形複合研削盤
●主軸の振りø950mm+最大積載重量2, 500kgの中・大型ワークに対応
●タレット構造による2スピンドル仕様で、内径・外径・端面を高精度加工
●2スピンドル、3ポジションタレット、6クイルATCによる工程革新（プロセスイノベーション）
●自動化オプション、任意形状研削など、あらゆる加工ニーズに対応
●大画面で視認性が良い操作盤には汎用研削サイクル用対話ソフト「GriPS Ⅲ」を標準搭載
最大加工径 (mm)
 φ : 50〜900
最大加工外径
(mm)
 φ : 900
研削可能長さ(内径)
(mm)
 600
研削可能長さ(外径)
(mm)
 600
主軸の振り (mm)
 φ : 950
取付可能ワーク高さ
(mm)
 615, 700
テーブル上積載可能重量
(kg)
 1800, 2500
砥石軸回転数(内研)
(min-1)
 9000
砥石軸回転数(外研)
(min-1)
 3000
床面サイズ (mm)
 W : 3400, 4035 D : 4580, 5300
備考
・取付可能ワーク高さ615mmはAPC仕様です。
・テーブル上積載可能重量1800kgはAPC仕様です。
・床面サイズ(W)4035mmはAPC仕様です。
・床面サイズ(D)5300mmはAPC仕様です。
