工作機械
マシニングセンタ
5軸加工機
D2
株式会社牧野フライス製作所
D2
お気に入りに追加
お問い合わせ
カタログをダウンロード
メーカー
株式会社牧野フライス製作所
分類
5軸加工機
製品名

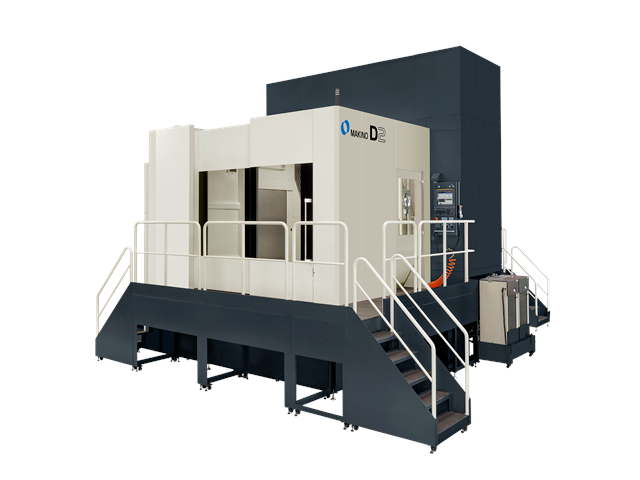

D2
テーブルサイズ
(mm)
W : 1600
D : 1200
ストローク(X)
(mm)
2200
ストローク(Y)
(mm)
2300
ストローク(Z)
(mm)
1100
ストローク(A)
(°)
-135~+30
ストローク(B)
(°)
-60~+60
ストローク(C)
(°)
360
主軸テーパ
HSK-A100
主軸回転数
(min-1)
15000
制御装置メーカー
牧野フライス製作所
制御装置
Professional 6
最大ワーク寸法
(mm)
φ : 2100
H : 1750
最大積載質量
(kg)
10000
床面サイズ
(mm)
W : 10250
D : 9500
機械サイズ
(mm)
H : 5500
機械重量
(kg)
46500
スルースピンドル圧
(MPa)
1.5, 3.0, 7.0
標準テーブル数
1
APC標準パレット数
2
工具本数
(本)
60, 136
備考
W軸は700mmです。 スルースピンドル圧 項目はオプションです。 APC標準パレット数項目はオプションです。 テーブル寸法・最大ワーク寸法は標準仕様のみ記載しています。詳細はお問い合わせください。 工具本数の136はオプションです。
