| メーカー | 株式会社テクトレージ |
| 分類 | クーラント装置 |
| 製品名 | DIPS10-1SA |
特長 | ●ドライ環境でも効果的な冷却を実現する新しい外付け式クーラントシステム。
●ドライアイスパウダーを高圧アシストエアと共に加工点に噴射し、加工点の酸素濃度を下げることで、加工点の熱の発生、工具の参加を抑制、その結果、工具寿命を延ばします。
●従来のクーラントシステムと比べ、既存の加工機への取り付けが容易なため、1台のDIPSを複数の加工機で運用することも可能です。 |

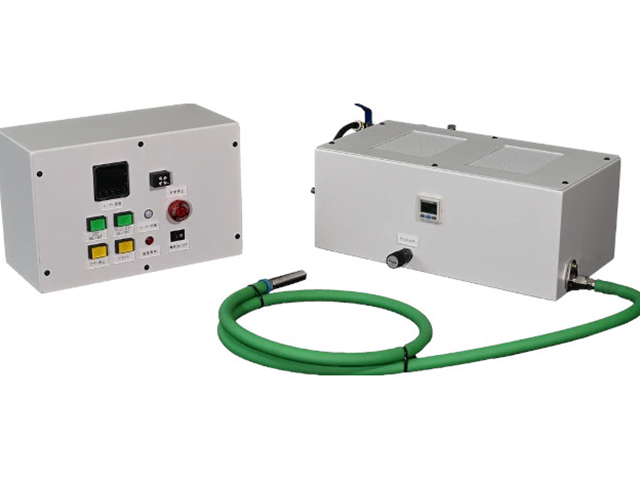

メインユニット寸法
(mm) |
W : 149
D : 200
H : 430
|
制御ユニット寸法
(mm) |
W : 330
D : 149
H : 200
|
メインユニット重量
(kg) | 6.5 |
制御ユニット重量
(kg) | 4.5 |

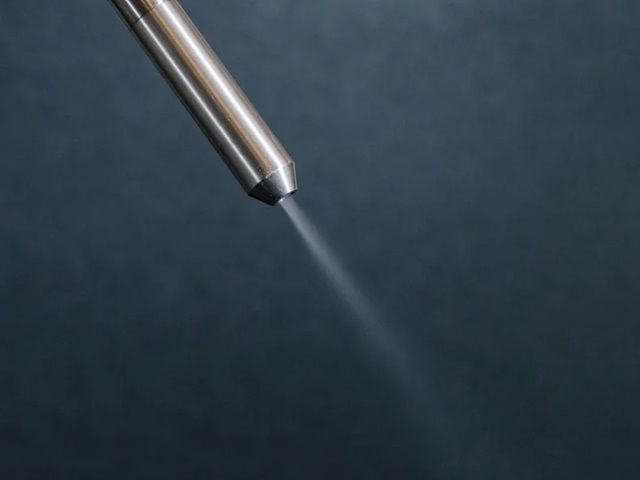

噴射ノズル (本) | 1 |
噴射幅 (mm) |
φ : 6
|
混合ホース (本) | 1 |
混合ホース長さ
(mm) | 2 |
噴射圧力 (MPa) | 0.35～0.45 |
粒子大きさ (μm) | 5～30 |
冷却媒体 | 液化炭酸ガス |
液化炭酸ガス流量
(kg/min) | 0.25 |
ガス供給方式
| 液化炭酸ガスボンベ(サイフォン管式必須) |
供給電源 | AC100V(2口) |
装置環境条件
| 直射日光の当たらない室温28℃以下の環境
通気性のある場所で、室外へ排気のできる環境 |
備考 | ・噴射圧力は常用が0.35MPa、最大で0.45MPaです。
・液化炭酸ガス流量は、ボンベ内充填内圧が6MPa(常用)の時の最大値です。 |
