株式会社ナベヤ

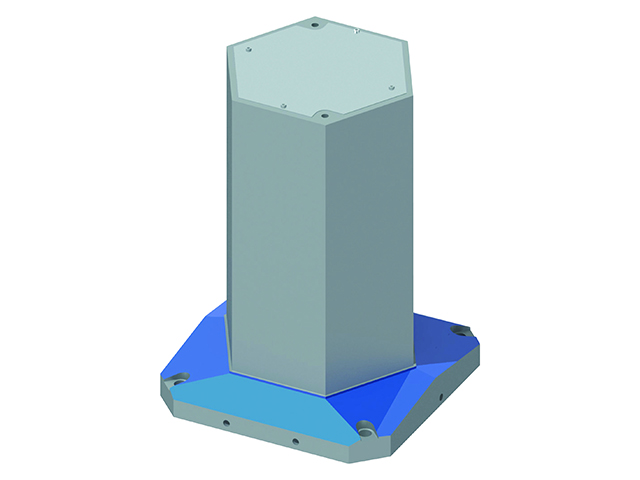

多面イケール E-1116_TB6F06-20080

お気に入りに追加

お問い合わせ

カタログをダウンロード

メーカー	株式会社ナベヤ
分類	治具ベース
製品名	多面イケール E-1116_TB6F06-20080

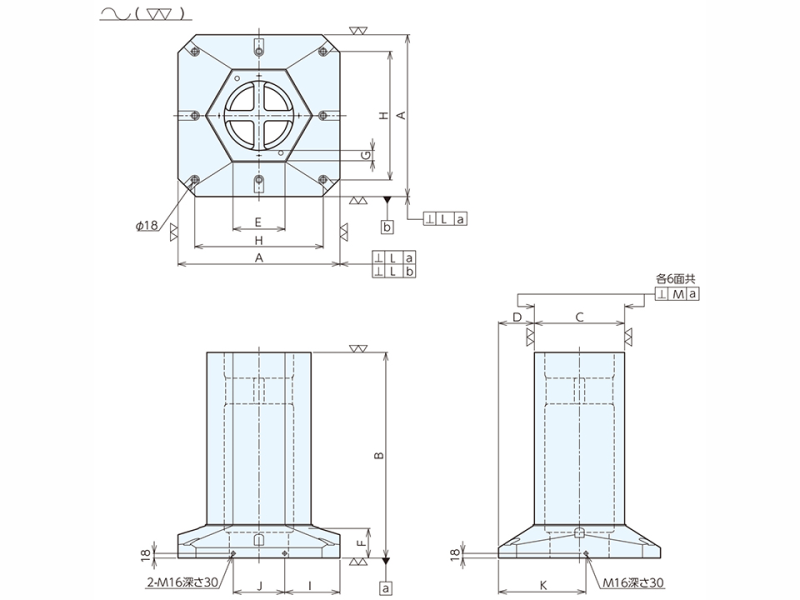

A (mm)	630
B (mm)	800
C (mm)	351
D (mm)	139.5
E (mm)	203
F (mm)	130
G (mm)	40.5
H (mm)	500
I (mm)	215
J (mm)	200
K (mm)	340
L(直角度)	0.02/300
M(直角度)	0.02/300
大きさ (mm)	W : 630 D : 630 H : 800
質量(kg)	465
取付穴径	φ : 18
取付穴数	8
備考	・Aはベース寸法、Cはポスト巾です。
