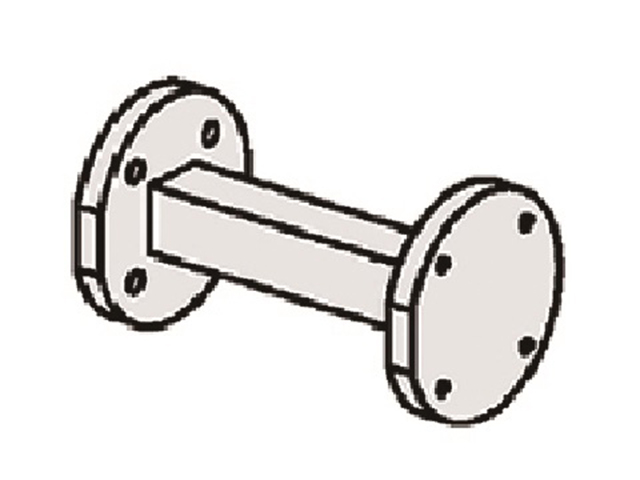

ゆりかごセット E-1119_YKI32G-550PAS(北川鉄工所)
株式会社ナベヤ
ゆりかごセット E-1119_YKI32G-550PAS(北川鉄工所)
お気に入りに追加
お問い合わせ
カタログをダウンロード
メーカー
株式会社ナベヤ
分類
治具ベース
製品名
ゆりかごセット E-1119_YKI32G-550PAS(北川鉄工所)
D
(mm)
377
L
(mm)
550
W
(mm)
320
大きさ
(mm)
W : 320
質量(kg)
75
ロータリーテーブル
GT320
サポートテーブル
TSR181A45
