メーカー	株式会社ナベヤ
分類	治具ベース

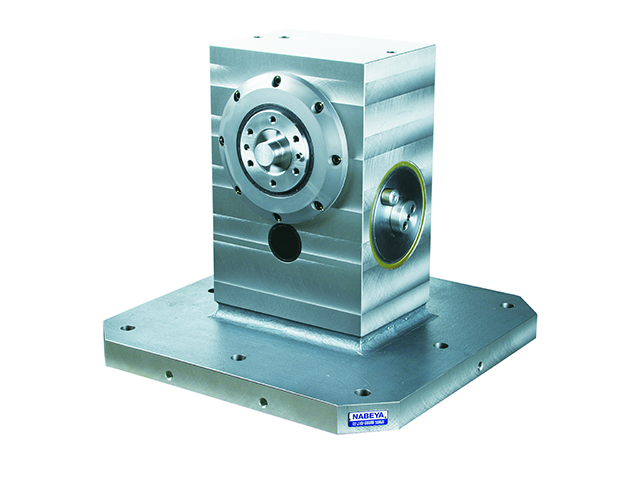

製品名	2面イケール E-1409_TRS0512-30055
仕様	並級

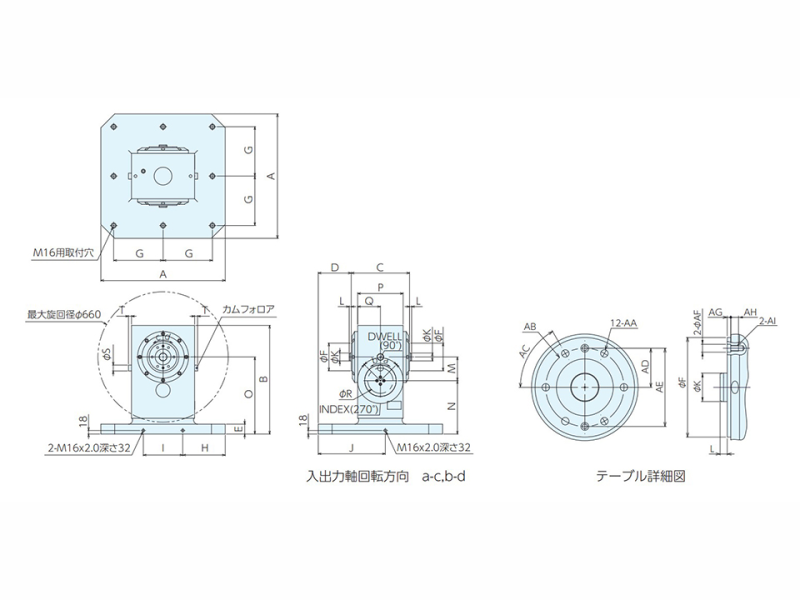

A (mm)	500
B (mm)	550
C (mm)	296
D (mm)	102
E (mm)	50
F (mm)	140
G (mm)	400
H (mm)	175
I (mm)	150
J (mm)	275
K (mm)	40(h5)
L (mm)	10
M (mm)	120
N (mm)	270
O (mm)	390
P (mm)	230
Q (mm)	115
R (mm)	128
S (mm)	30
T (mm)	19.2
大きさ (mm)	W : 500 D : 500 H : 550
質量(kg)	309
備考	・A×Aがベース寸法です。・Kの公差は0/-0.011mmです。
