株式会社ナベヤ

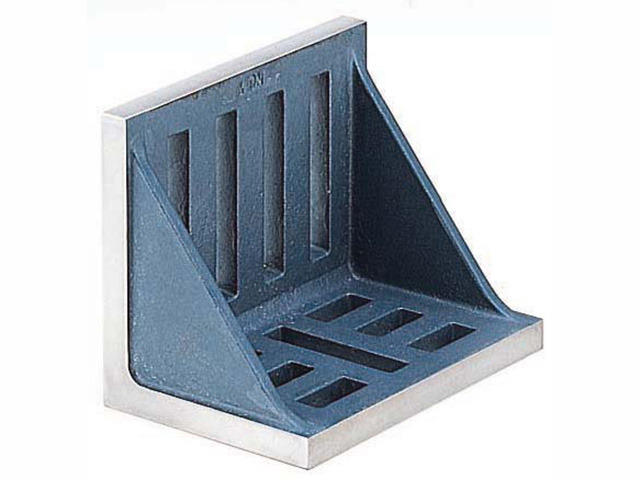

精密アングルプレート(リブ付)A型 E-9118_AP-A1

お気に入りに追加

お問い合わせ

カタログをダウンロード

メーカー	株式会社ナベヤ
分類	治具ベース
製品名	精密アングルプレート(リブ付)A型 E-9118_AP-A1
A (mm)	76.2
B (mm)	63.5
C (mm)	50.8
D (mm)	9
E (mm)	69.2
F (mm)	7
G (mm)	19.6
H (mm)	18.5
I (mm)	18.5
J (mm)	35
K (mm)	7
L (mm)	21.3
M (mm)	16
N (mm)	13.5
O (mm)	17.1
P (mm)	42
Q (mm)	7
T(本数)	2
U(本数)	3
V (mm)	0.02

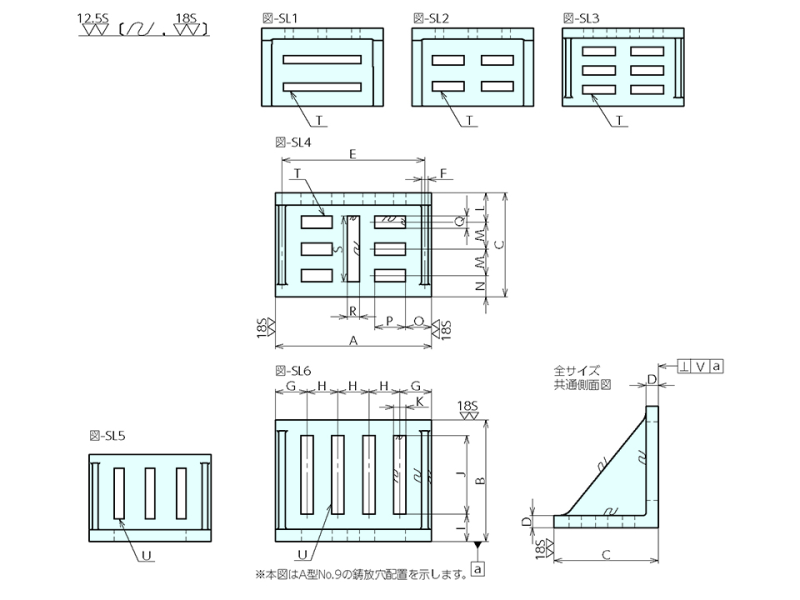

鋳放穴の配置図番号(平面図)	SL1
鋳放穴の配置図番号(正面図)	SL5
大きさ (mm)	W : 76.2 D : 50.8 H : 63.5
質量(kg)	0.6
