株式会社ナベヤ

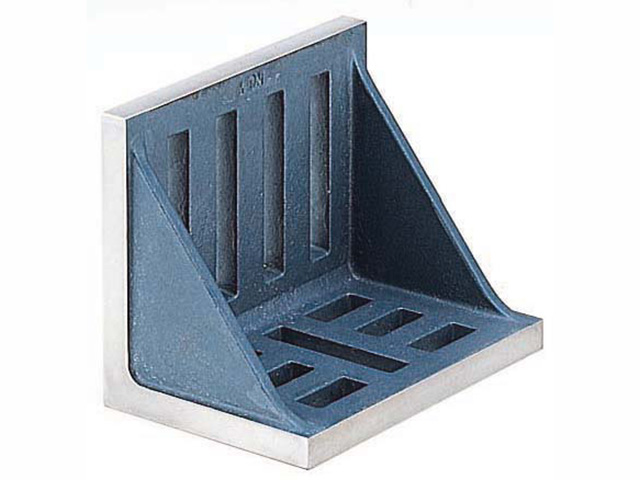

精密アングルプレート(リブ付)A型 E-9118_AP-A2

お気に入りに追加

お問い合わせ

カタログをダウンロード

メーカー	株式会社ナベヤ
分類	治具ベース
製品名	精密アングルプレート(リブ付)A型 E-9118_AP-A2
A (mm)	88.9
B (mm)	76.2
C (mm)	63.5
D (mm)	9
E (mm)	80.9
F (mm)	8
G (mm)	21.5
H (mm)	23
I (mm)	18.2
J (mm)	46
K (mm)	7
L (mm)	25.8
M (mm)	20
N (mm)	14.3
O (mm)	18
P (mm)	53
Q (mm)	8.5
T(本数)	2
U(本数)	3
V (mm)	0.02

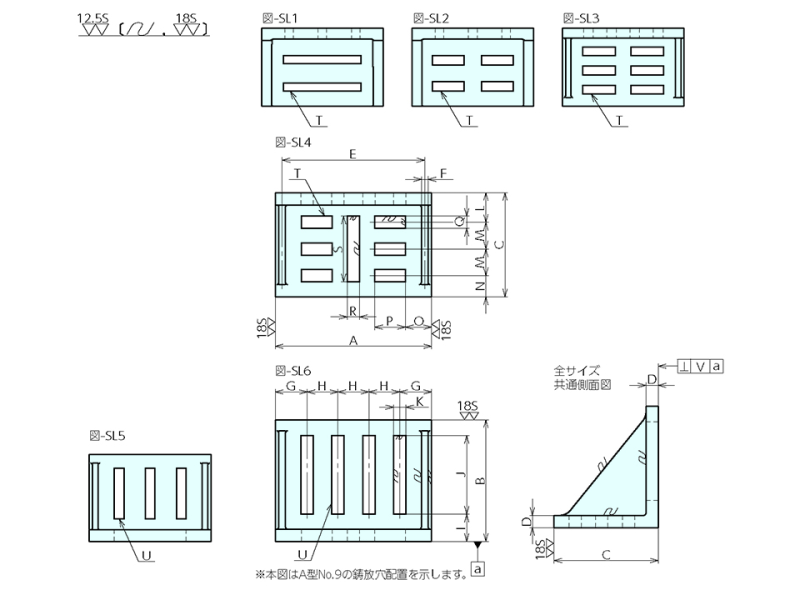

鋳放穴の配置図番号(平面図)	SL1
鋳放穴の配置図番号(正面図)	SL5
大きさ (mm)	W : 88.9 D : 63.5 H : 76.2
質量(kg)	0.7
メーカーHP

お問い合わせ

カタログをダウンロード
