株式会社ナベヤ

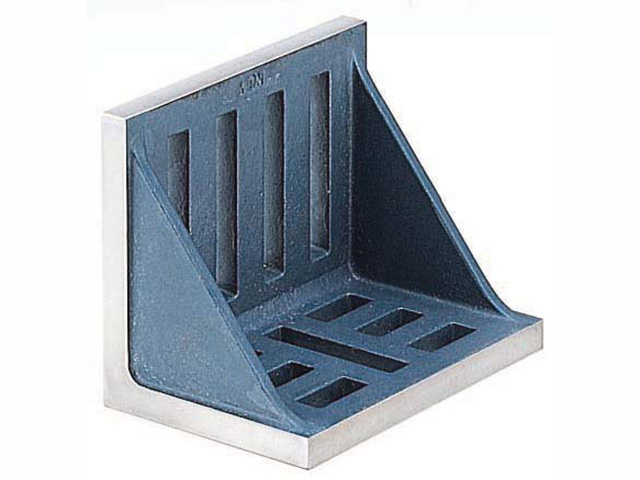

精密アングルプレート(リブ付)A型 E-9118_AP-A3

お気に入りに追加

お問い合わせ

カタログをダウンロード

メーカー	株式会社ナベヤ
分類	治具ベース
製品名	精密アングルプレート(リブ付)A型 E-9118_AP-A3

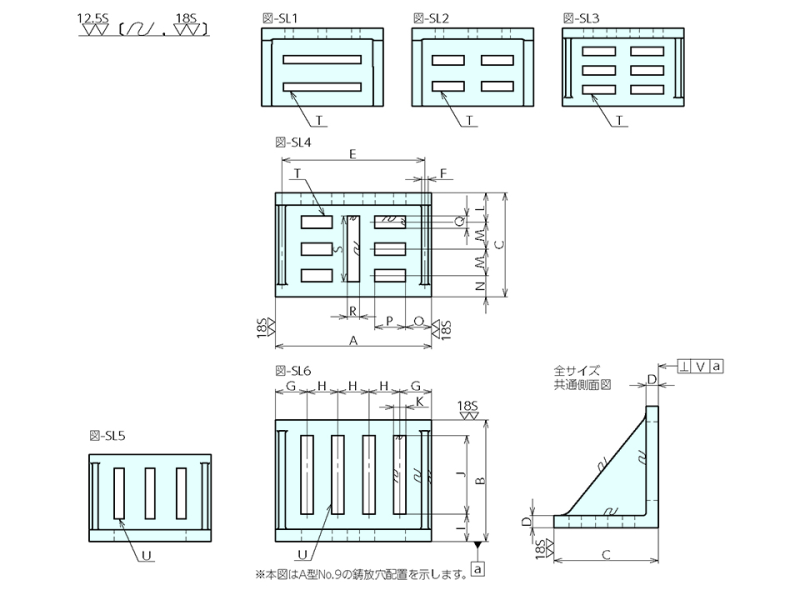

A (mm)	114.3
B (mm)	88.9
C (mm)	76.2
D (mm)	10
E (mm)	106.3
F (mm)	8
G (mm)	27.2
H (mm)	30
I (mm)	23.9
J (mm)	50
K (mm)	14
L (mm)	30.2
M (mm)	27
N (mm)	19
O (mm)	20.2
P (mm)	30
Q (mm)	14
T(本数)	4
U(本数)	3
V (mm)	0.02
鋳放穴の配置図番号(平面図)	SL2
鋳放穴の配置図番号(正面図)	SL5
大きさ (mm)	W : 114.3 D : 76.2 H : 88.9
質量(kg)	1.4
