株式会社ナベヤ

精密アングルプレート(リブ付)A型 E-9118_AP-A4

お気に入りに追加

お問い合わせ

カタログをダウンロード

メーカー	株式会社ナベヤ
分類	治具ベース

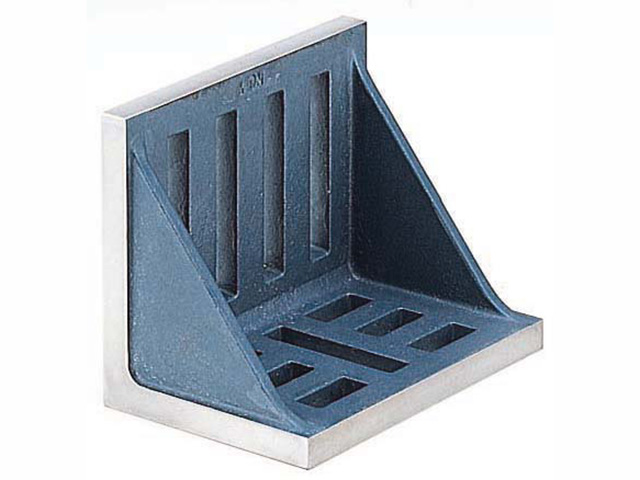

製品名	精密アングルプレート(リブ付)A型 E-9118_AP-A4

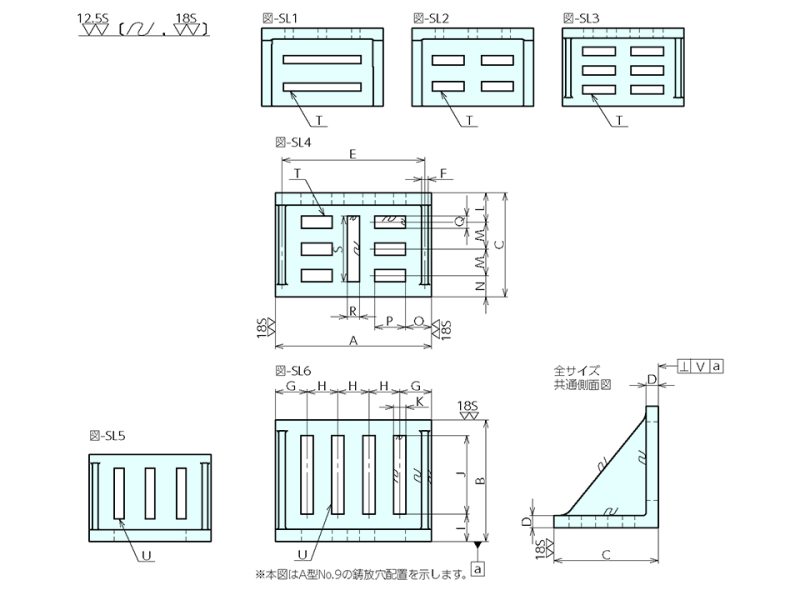

A (mm)	152.4
B (mm)	127
C (mm)	114.3
D (mm)	13
E (mm)	143.9
F (mm)	8.5
G (mm)	37.2
H (mm)	39
I (mm)	32
J (mm)	75
K (mm)	14
L (mm)	50.3
M (mm)	38
N (mm)	26
O (mm)	26.2
P (mm)	38
Q (mm)	14
T(本数)	4
U(本数)	3
V (mm)	0.02
鋳放穴の配置図番号(平面図)	SL2
鋳放穴の配置図番号(正面図)	SL5
大きさ (mm)	W : 152.4 D : 114.3 H : 127
質量(kg)	3.5
メーカーHP

お問い合わせ

カタログをダウンロード
