株式会社ナベヤ

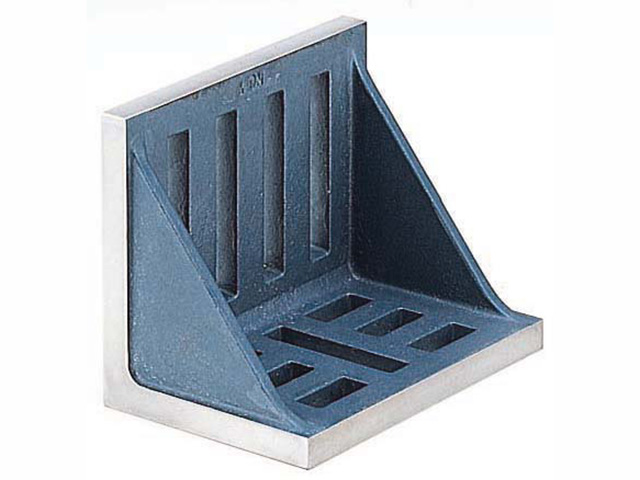

精密アングルプレート(リブ付)A型 E-9118_AP-A5

お気に入りに追加

お問い合わせ

カタログをダウンロード

メーカー	株式会社ナベヤ
分類	治具ベース
製品名	精密アングルプレート(リブ付)A型 E-9118_AP-A5

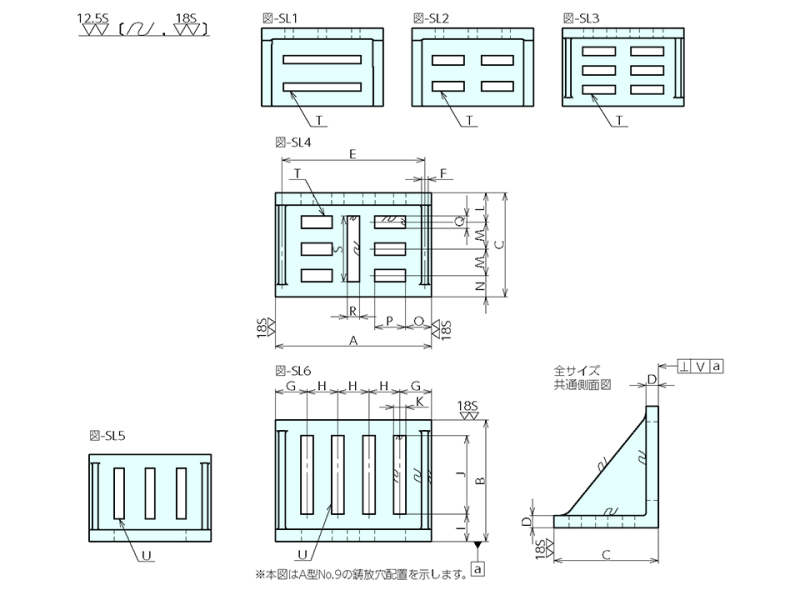

A (mm)	177.8
B (mm)	139.7
C (mm)	114.3
D (mm)	14
E (mm)	158.8
F (mm)	9
G (mm)	37.9
H (mm)	34
I (mm)	34.7
J (mm)	85
K (mm)	14
L (mm)	50.3
M (mm)	38
N (mm)	26
O (mm)	29.9
P (mm)	46
Q (mm)	14
T(本数)	4
U(本数)	4
V (mm)	0.02
鋳放穴の配置図番号(平面図)	SL2
鋳放穴の配置図番号(正面図)	SL6
大きさ (mm)	W : 177.8 D : 114.3 H : 139.7
質量(kg)	4.4
