株式会社ナベヤ

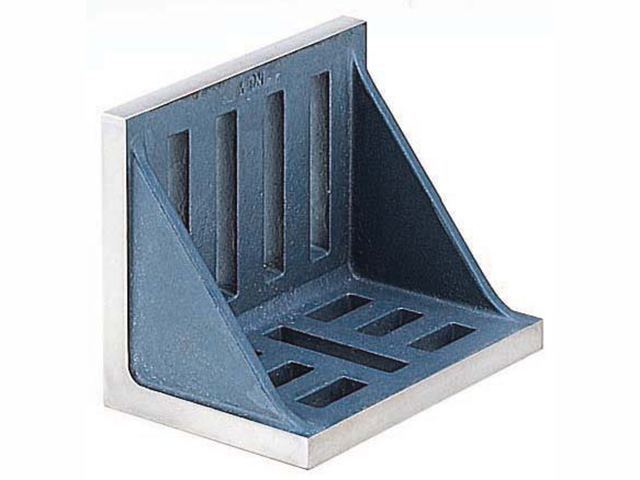

精密アングルプレート(リブ付)A型 E-9118_AP-A6

お気に入りに追加

お問い合わせ

カタログをダウンロード

メーカー	株式会社ナベヤ
分類	治具ベース
製品名	精密アングルプレート(リブ付)A型 E-9118_AP-A6
A (mm)	203.2
B (mm)	152.4
C (mm)	127
D (mm)	16
E (mm)	184.2
F (mm)	9
G (mm)	43.1
H (mm)	39
I (mm)	36.4
J (mm)	94
K (mm)	14
L (mm)	38
M (mm)	31
N (mm)	27
O (mm)	36.1
P (mm)	53
Q (mm)	14
T(本数)	6
U(本数)	4
V (mm)	0.02

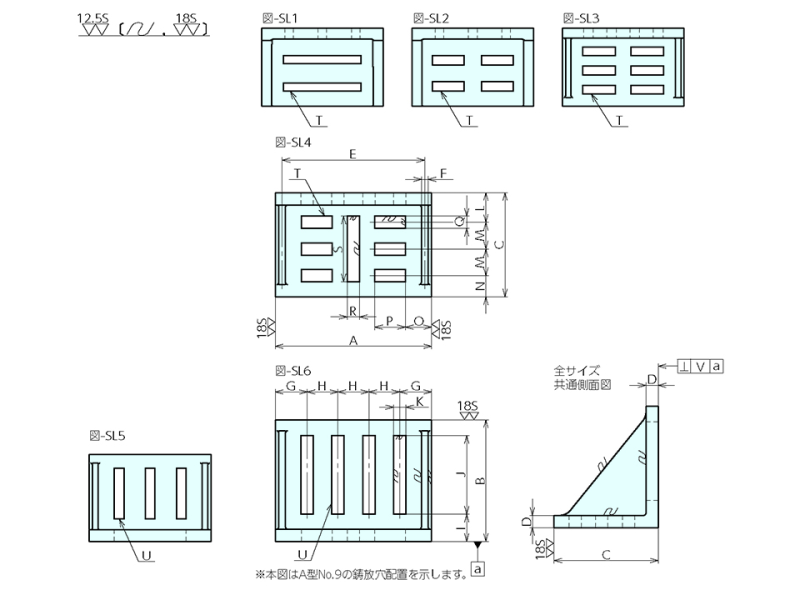

鋳放穴の配置図番号(平面図)	SL3
鋳放穴の配置図番号(正面図)	SL6
大きさ (mm)	W : 203.2 D : 127 H : 152.4
質量(kg)	5.9
