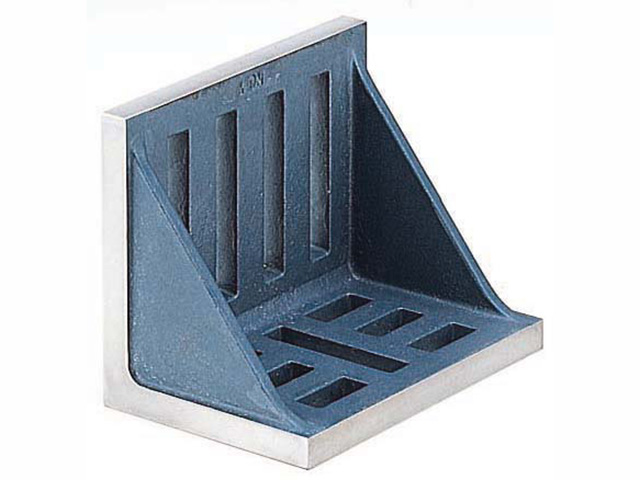

精密アングルプレート(リブ付)A型 E-9118_AP-A7

お気に入りに追加

お問い合わせ

カタログをダウンロード

メーカー	株式会社ナベヤ
分類	治具ベース
製品名	精密アングルプレート(リブ付)A型 E-9118_AP-A7
A (mm)	228.6
B (mm)	177.8
C (mm)	152.4
D (mm)	18
E (mm)	208.6
F (mm)	10
G (mm)	46.8
H (mm)	45
I (mm)	39.8
J (mm)	115
K (mm)	18
L (mm)	43.4
M (mm)	39
N (mm)	31
O (mm)	38.3
P (mm)	45
Q (mm)	18
R (mm)	18
S (mm)	96
T(本数)	6
U(本数)	4
V (mm)	0.02

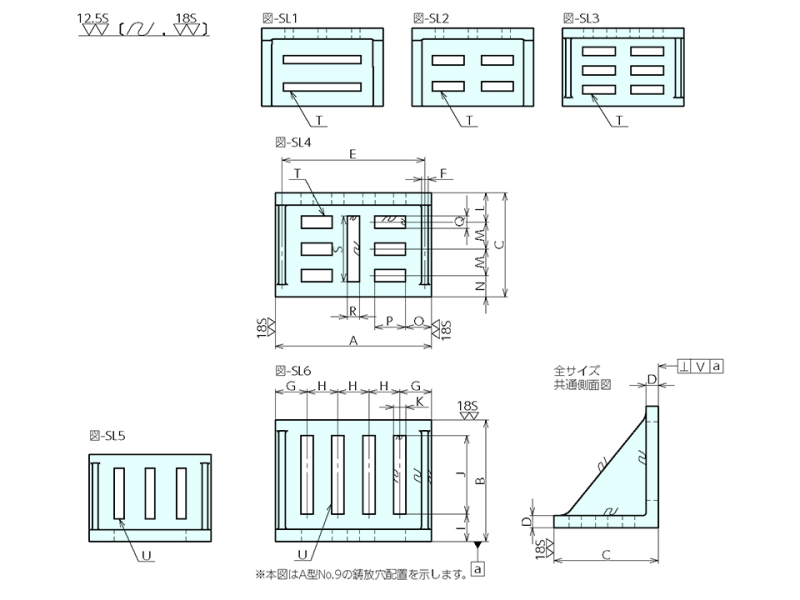

鋳放穴の配置図番号(平面図)	SL4
鋳放穴の配置図番号(正面図)	SL6
大きさ (mm)	W : 228.6 D : 152.4 H : 177.8
質量(kg)	8.3
