株式会社ナベヤ

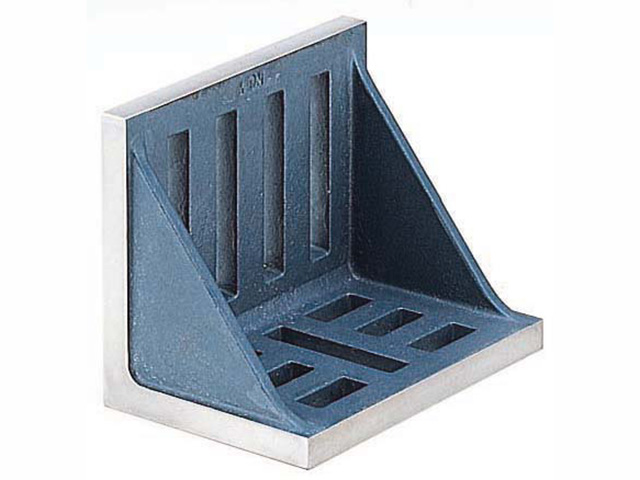

精密アングルプレート(リブ付)A型 E-9118_AP-A8

お気に入りに追加

お問い合わせ

カタログをダウンロード

メーカー	株式会社ナベヤ
分類	治具ベース
製品名	精密アングルプレート(リブ付)A型 E-9118_AP-A8
A (mm)	254
B (mm)	203.2
C (mm)	152.4
D (mm)	20
E (mm)	233
F (mm)	11
G (mm)	50.5
H (mm)	51
I (mm)	42.2
J (mm)	135
K (mm)	18
L (mm)	45.4
M (mm)	38
N (mm)	31
O (mm)	42
P (mm)	52
Q (mm)	18
R (mm)	18
S (mm)	94
T(本数)	6
U(本数)	4
V (mm)	0.02

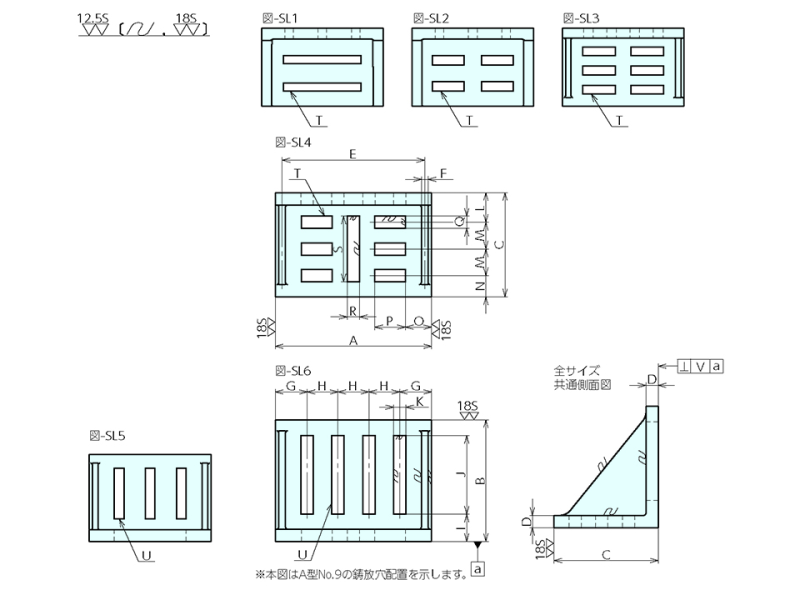

鋳放穴の配置図番号(平面図)	SL4
鋳放穴の配置図番号(正面図)	SL6
大きさ (mm)	W : 254 D : 152.4 H : 203.2
質量(kg)	11.5
