株式会社ナベヤ

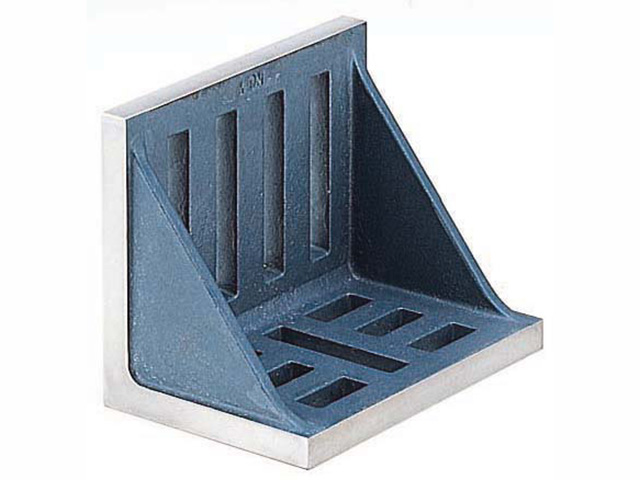

精密アングルプレート(リブ付)A型 E-9118_AP-A9

お気に入りに追加

お問い合わせ

カタログをダウンロード

メーカー	株式会社ナベヤ
分類	治具ベース
製品名	精密アングルプレート(リブ付)A型 E-9118_AP-A9

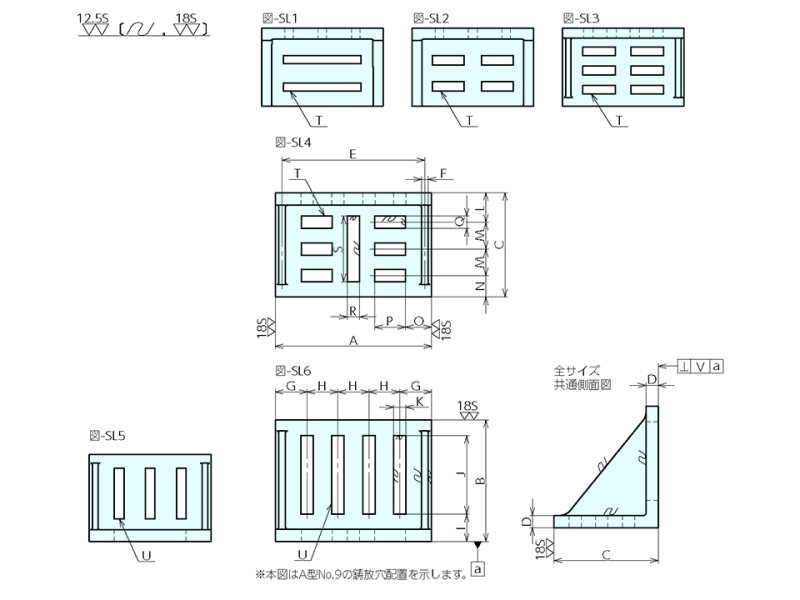

A (mm)	304.8
B (mm)	228.6
C (mm)	203.2
D (mm)	25
E (mm)	282.8
F (mm)	12
G (mm)	57.9
H (mm)	63
I (mm)	44.6
J (mm)	154
K (mm)	23
L (mm)	56.7
M (mm)	55
N (mm)	36.5
O (mm)	45.9
P (mm)	70
Q (mm)	23
R (mm)	23
S (mm)	13
T(本数)	6
U(本数)	4
V (mm)	0.02
鋳放穴の配置図番号(平面図)	SL4
鋳放穴の配置図番号(正面図)	SL6
大きさ (mm)	W : 304.8 D : 203.2 H : 228.6
質量(kg)	19.8
