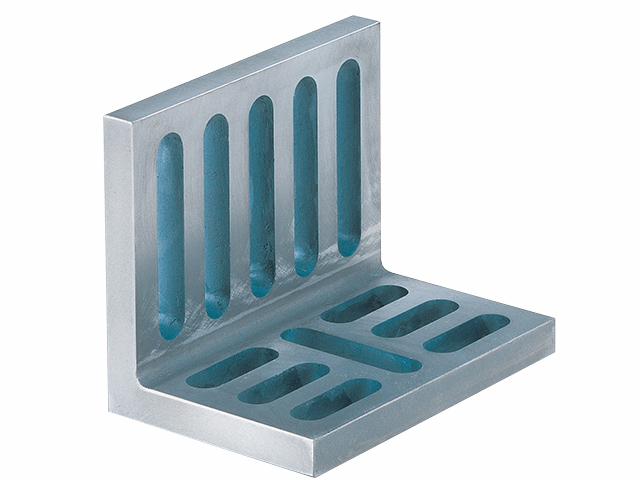

精密アングルプレート(リブなし)B型 E-9118_AP-B11

お気に入りに追加

お問い合わせ

カタログをダウンロード

メーカー	株式会社ナベヤ
分類	治具ベース
製品名	精密アングルプレート(リブなし)B型 E-9118_AP-B11
A (mm)	114.3
B (mm)	88.9
C (mm)	76.2
D (mm)	13
E (mm)	19.7
F (mm)	25
G (mm)	26.9
H (mm)	50
K (mm)	13
L (mm)	32.3
M (mm)	26
N (mm)	18
O (mm)	14.2
P (mm)	36
Q (mm)	11
T (mm)	4
U (mm)	4
W (mm)	0.02

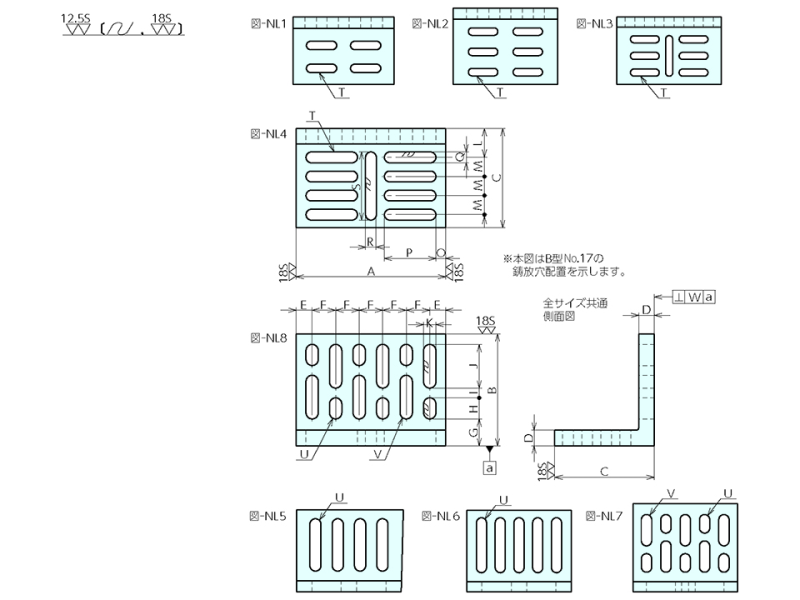

鋳放穴の配置図番号(平面図)	NL1
鋳放穴の配置図番号(正面図)	NL5
大きさ (mm)	W : 114.3 D : 76.2 H : 88.9
質量(kg)	1.2
