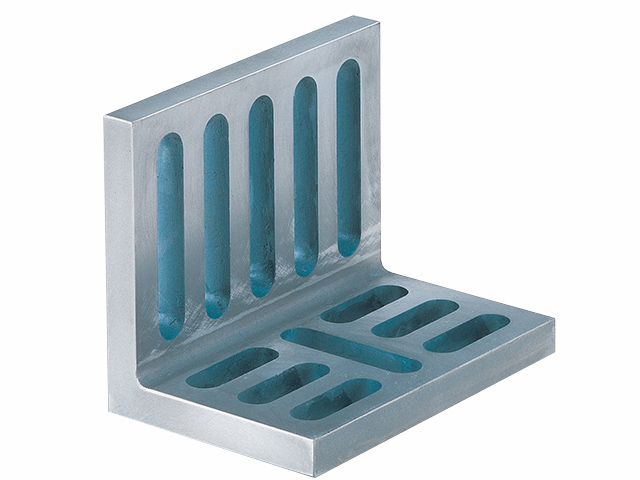

精密アングルプレート(リブなし)B型 E-9118_AP-B12

お気に入りに追加

お問い合わせ

カタログをダウンロード

メーカー	株式会社ナベヤ
分類	治具ベース
製品名	精密アングルプレート(リブなし)B型 E-9118_AP-B12
A (mm)	152.4
B (mm)	127
C (mm)	114.3
D (mm)	15
E (mm)	25.2
F (mm)	34
G (mm)	33
H (mm)	78
K (mm)	14
L (mm)	39.3
M (mm)	27
N (mm)	21
O (mm)	17.2
P (mm)	50
Q (mm)	14
T (mm)	6
U (mm)	4
W (mm)	0.02

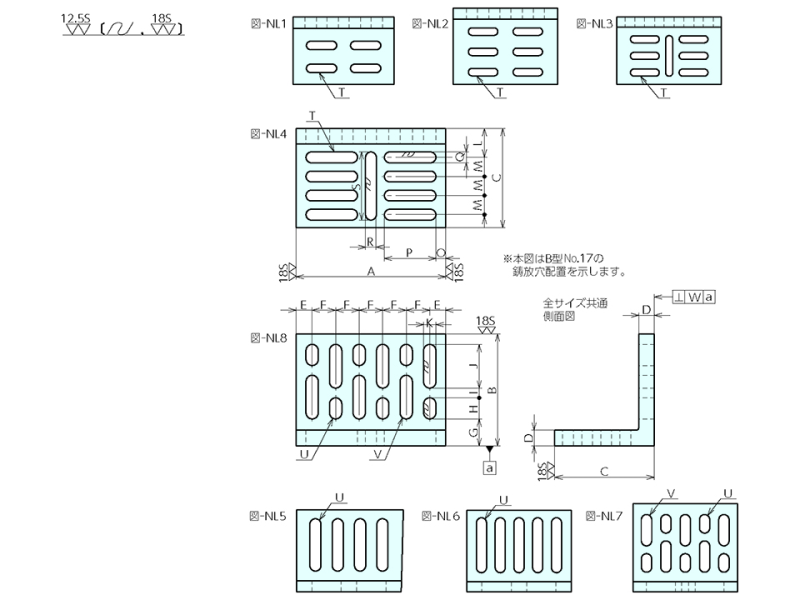

鋳放穴の配置図番号(平面図)	NL2
鋳放穴の配置図番号(正面図)	NL5
大きさ (mm)	W : 152.4 D : 114.3 H : 127
質量(kg)	3
