株式会社ナベヤ

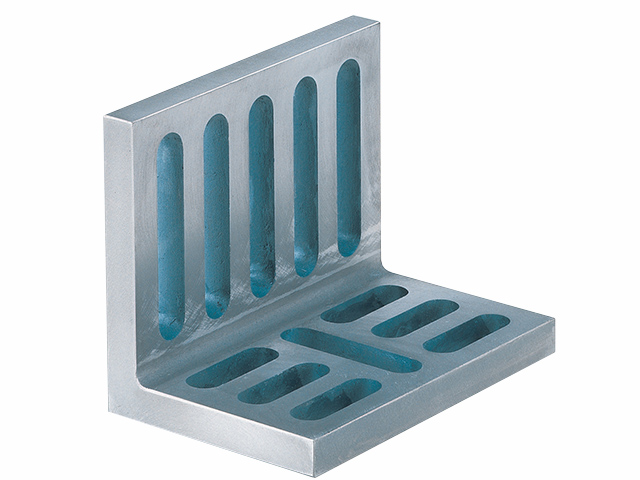

精密アングルプレート(リブなし)B型 E-9118_AP-B13

お気に入りに追加

お問い合わせ

カタログをダウンロード

メーカー	株式会社ナベヤ
分類	治具ベース
製品名	精密アングルプレート(リブなし)B型 E-9118_AP-B13
A (mm)	177.8
B (mm)	139.7
C (mm)	114.3
D (mm)	19
E (mm)	31.9
F (mm)	38
G (mm)	35.2
H (mm)	89
K (mm)	13
L (mm)	39.7
M (mm)	27
N (mm)	20.6
O (mm)	25.9
P (mm)	50
Q (mm)	12.7
T (mm)	6
U (mm)	4
W (mm)	0.02

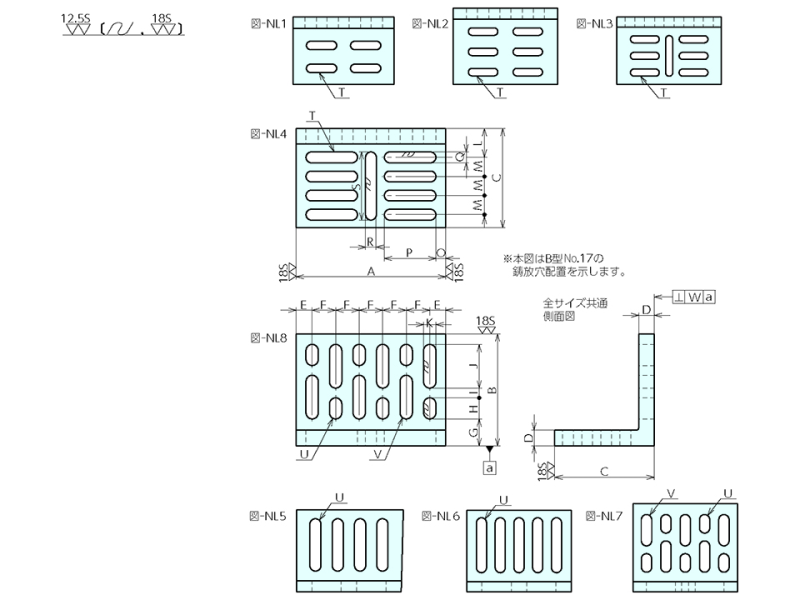

鋳放穴の配置図番号(平面図)	NL2
鋳放穴の配置図番号(正面図)	NL5
大きさ (mm)	W : 177.8 D : 114.3 H : 139.7
質量(kg)	4.4
