精密アングルプレート(リブなし)B型 E-9118_AP-B14

お気に入りに追加

お問い合わせ

カタログをダウンロード

メーカー	株式会社ナベヤ
分類	治具ベース
製品名	精密アングルプレート(リブなし)B型 E-9118_AP-B14
A (mm)	203.2
B (mm)	152.4
C (mm)	127
D (mm)	19
E (mm)	27.6
F (mm)	37
G (mm)	37.9
H (mm)	95
K (mm)	19
L (mm)	42
M (mm)	31.5
N (mm)	2
O (mm)	19.1
P (mm)	73
Q (mm)	19
T (mm)	6
U (mm)	5
W (mm)	0.02

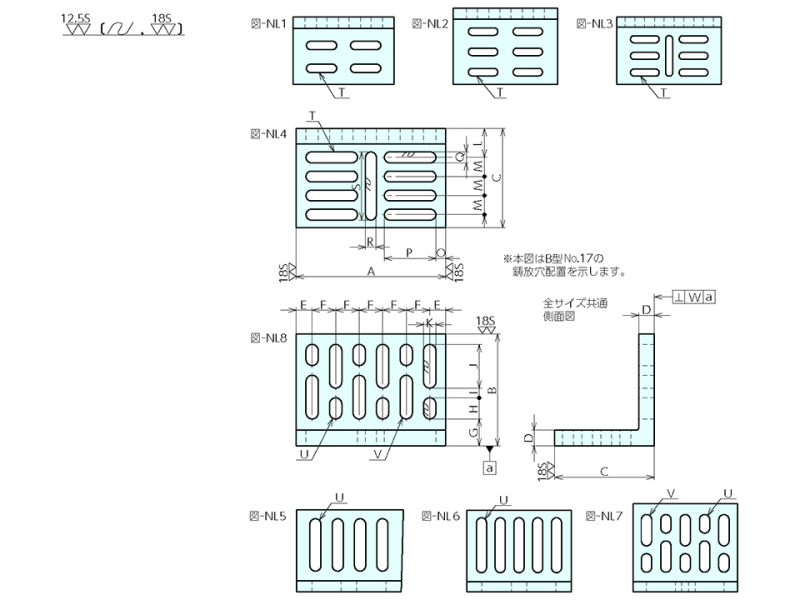

鋳放穴の配置図番号(平面図)	NL3
鋳放穴の配置図番号(正面図)	NL6
大きさ (mm)	W : 203.2 D : 127 H : 152.4
質量(kg)	4.9
