株式会社ナベヤ

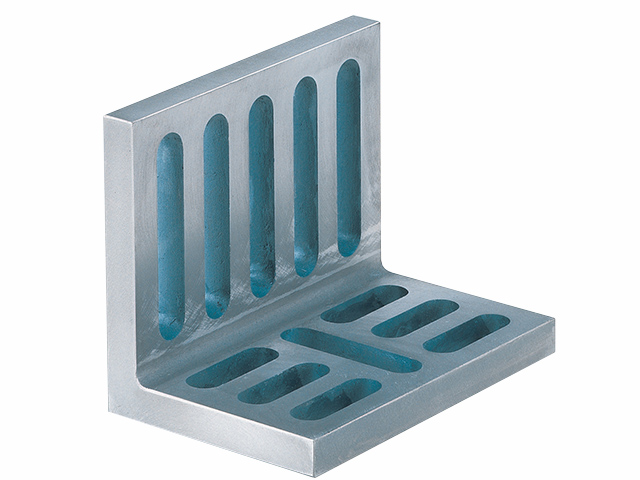

精密アングルプレート(リブなし)B型 E-9118_AP-B15

お気に入りに追加

お問い合わせ

カタログをダウンロード

メーカー	株式会社ナベヤ
分類	治具ベース
製品名	精密アングルプレート(リブなし)B型 E-9118_AP-B15

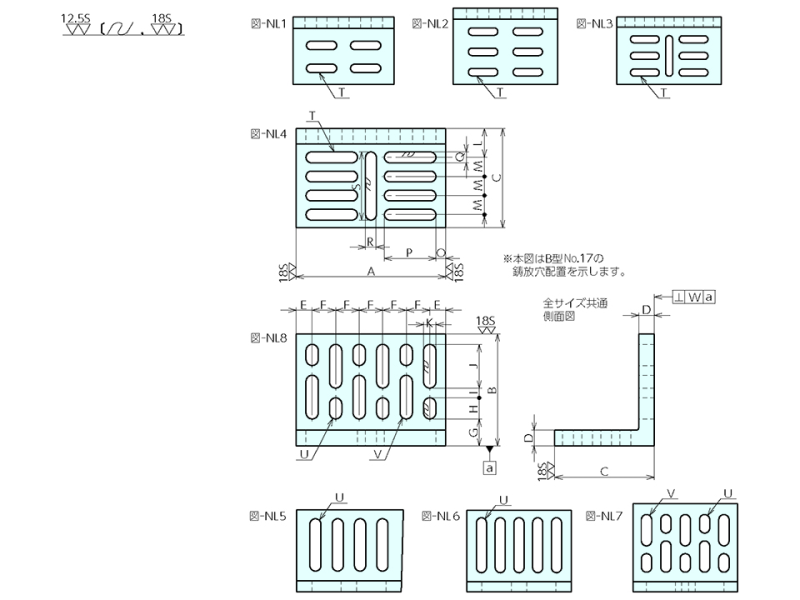

A (mm)	228.8
B (mm)	177.8
C (mm)	152.4
D (mm)	22
E (mm)	32.3
F (mm)	41
G (mm)	41.8
H (mm)	120
K (mm)	22
L (mm)	49.4
M (mm)	38
N (mm)	27
O (mm)	17.3
P (mm)	70
Q (mm)	22
R (mm)	22
S (mm)	98
T (mm)	6
U (mm)	5
W (mm)	0.02
鋳放穴の配置図番号(平面図)	NL2
鋳放穴の配置図番号(正面図)	NL6
大きさ (mm)	W : 228.8 D : 152.4 H : 177.8
質量(kg)	7.5
