株式会社ナベヤ

精密アングルプレート(リブなし)B型 E-9118_AP-B16

お気に入りに追加

お問い合わせ

カタログをダウンロード

メーカー	株式会社ナベヤ
分類	治具ベース

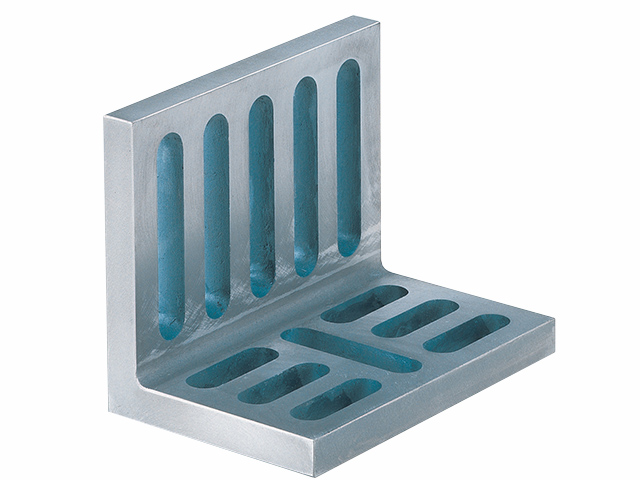

製品名	精密アングルプレート(リブなし)B型 E-9118_AP-B16
A (mm)	254
B (mm)	203.2
C (mm)	152.4
D (mm)	25
E (mm)	33
F (mm)	47
G (mm)	44
H (mm)	45
I (mm)	19
J (mm)	76
K (mm)	25
L (mm)	49.4
M (mm)	38
N (mm)	27
O (mm)	17
P (mm)	76
Q (mm)	22
R (mm)	22
S (mm)	98
T (mm)	6
U (mm)	5
V (mm)	5
W (mm)	0.02

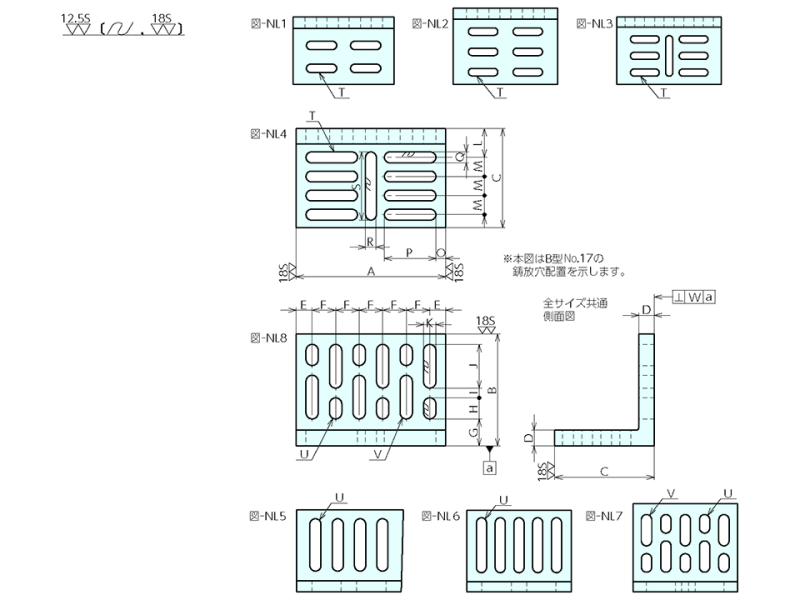

鋳放穴の配置図番号(平面図)	NL4
鋳放穴の配置図番号(正面図)	NL7
大きさ (mm)	W : 254 D : 152.4 H : 203.2
質量(kg)	11
メーカーHP

お問い合わせ

カタログをダウンロード
