株式会社ナベヤ

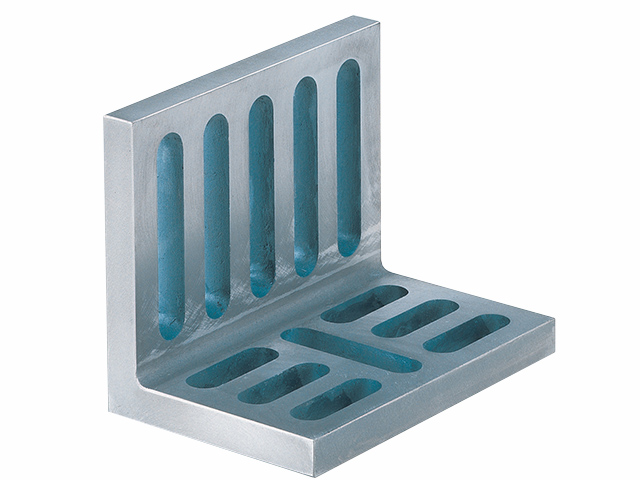

精密アングルプレート(リブなし)B型 E-9118_AP-B17

お気に入りに追加

お問い合わせ

カタログをダウンロード

メーカー	株式会社ナベヤ
分類	治具ベース
製品名	精密アングルプレート(リブなし)B型 E-9118_AP-B17
A (mm)	304.8
B (mm)	228.6
C (mm)	203.2
D (mm)	32
E (mm)	32.4
F (mm)	48
G (mm)	55.1
H (mm)	43
I (mm)	20
J (mm)	89
K (mm)	25
L (mm)	59.2
M (mm)	39
N (mm)	16
O (mm)	19.9
P (mm)	105
Q (mm)	22
R (mm)	22
S (mm)	139
T (mm)	8
U (mm)	6
V (mm)	6
W (mm)	0.02

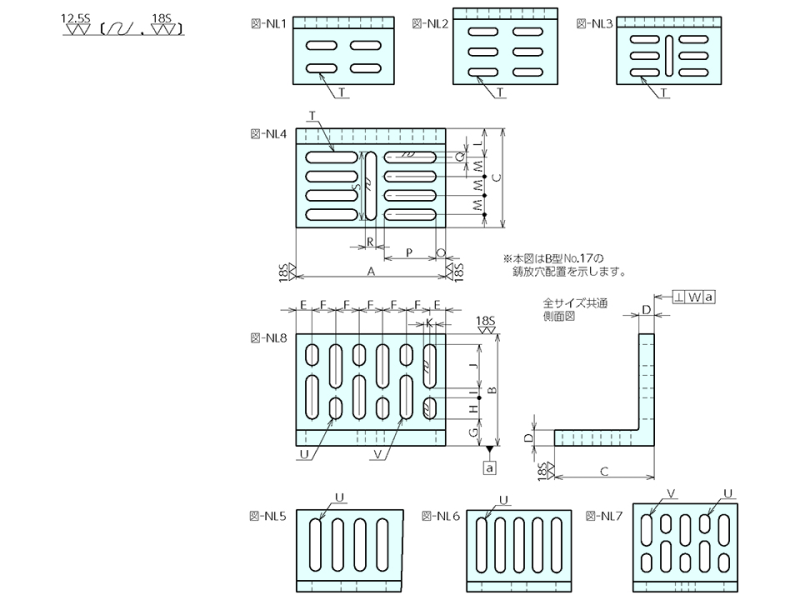

鋳放穴の配置図番号(平面図)	NL4
鋳放穴の配置図番号(正面図)	NL8
大きさ (mm)	W : 304.8 D : 203.2 H : 228.6
質量(kg)	19.4
