株式会社ナベヤ

1面イケール E-9128M_GTP400

お気に入りに追加

お問い合わせ

カタログをダウンロード

メーカー	株式会社ナベヤ
分類	治具ベース

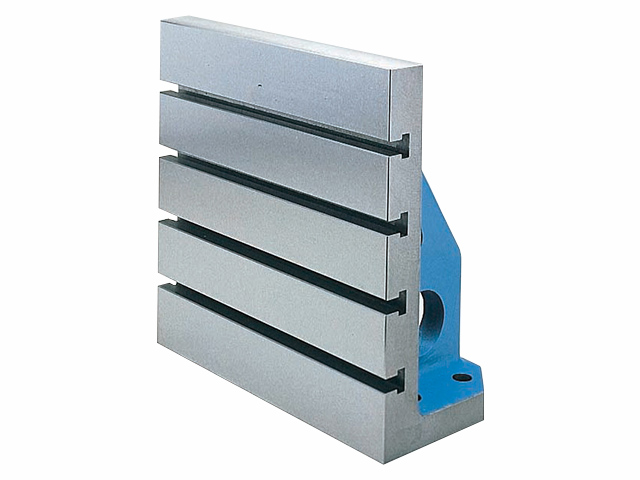

製品名	1面イケール E-9128M_GTP400

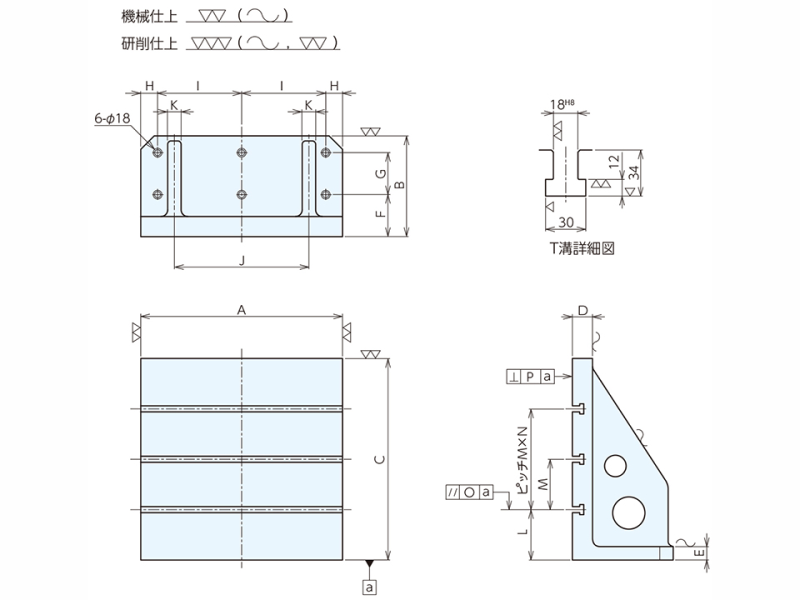

A (mm)	360
B (mm)	200
C (mm)	400
D (mm)	60
E (mm)	30
F (mm)	80
G (mm)	80
H (mm)	20
I (mm)	160
J (mm)	240
K (mm)	30
L (mm)	50
M (mm)	100
N (mm)	3
O (mm)	0.05
P (mm)	0.03
仕上	研削
大きさ (mm)	W : 360 D : 200 H : 400
質量(kg)	50
取付穴径	φ : 18
取付穴数	6
