1面イケール E-9128M_GTP500

お気に入りに追加

お問い合わせ

カタログをダウンロード

メーカー	株式会社ナベヤ
分類	治具ベース

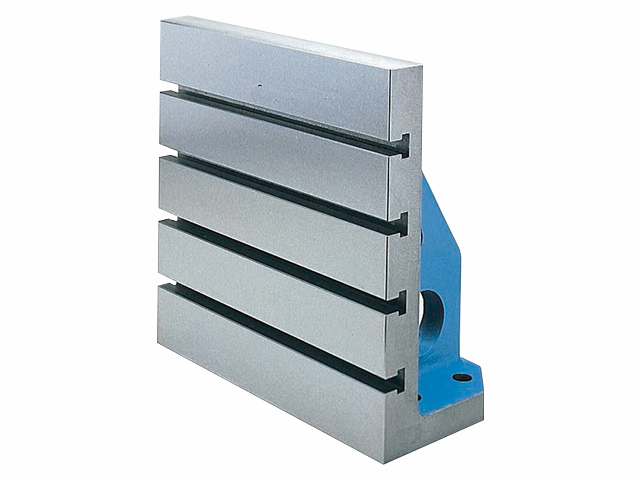

製品名	1面イケール E-9128M_GTP500

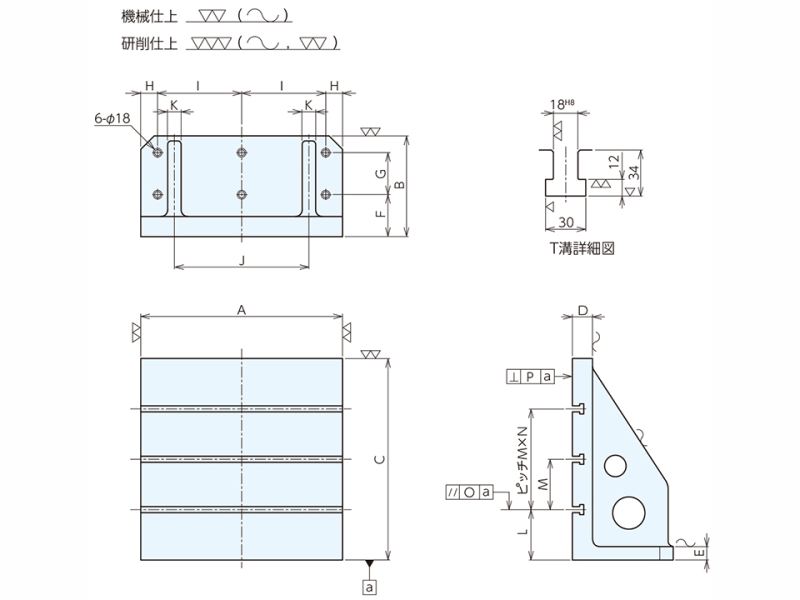

A (mm)	500
B (mm)	250
C (mm)	500
D (mm)	60
E (mm)	40
F (mm)	100
G (mm)	100
H (mm)	50
I (mm)	200
J (mm)	300
K (mm)	40
L (mm)	100
M (mm)	100
N (mm)	3
O (mm)	0.05
P (mm)	0.03
仕上	研削
大きさ (mm)	W : 500 D : 250 H : 500
質量(kg)	156
取付穴径	φ : 18
取付穴数	6
メーカーHP

お問い合わせ

カタログをダウンロード
