株式会社ナベヤ

1面イケール E-9128M_GTP630

お気に入りに追加

お問い合わせ

カタログをダウンロード

メーカー	株式会社ナベヤ
分類	治具ベース

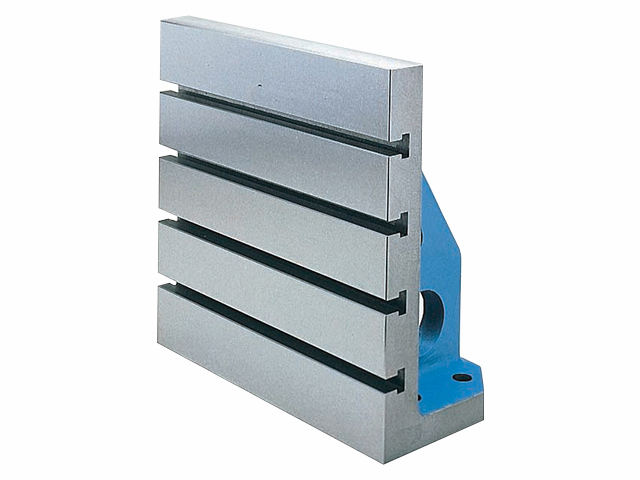

製品名	1面イケール E-9128M_GTP630

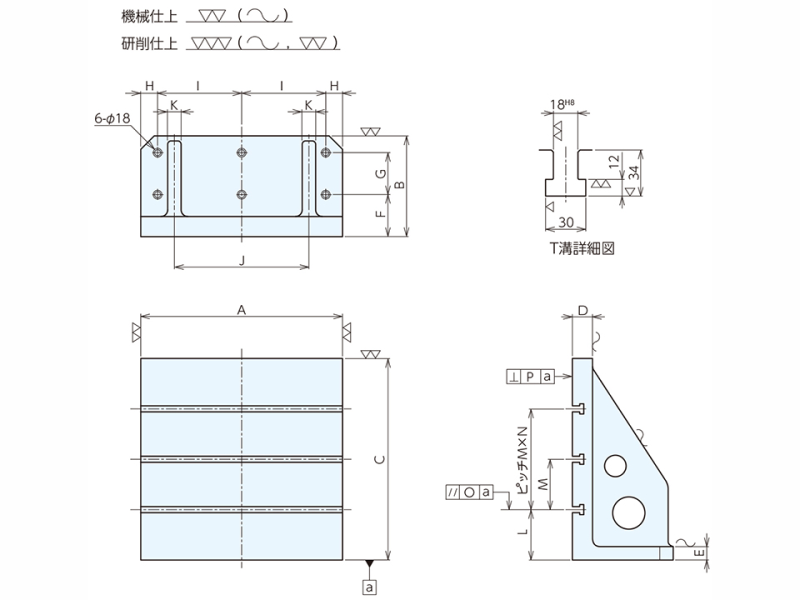

A (mm)	600
B (mm)	300
C (mm)	600
D (mm)	60
E (mm)	40
F (mm)	125
G (mm)	125
H (mm)	50
I (mm)	250
J (mm)	400
K (mm)	40
L (mm)	150
M (mm)	150
N (mm)	2
O (mm)	0.05
P (mm)	0.03
仕上	研削
大きさ (mm)	W : 600 D : 300 H : 600
質量(kg)	219
取付穴径	φ : 18
取付穴数	6
メーカーHP

お問い合わせ

カタログをダウンロード
