株式会社ナベヤ

1面イケール E-9128M_GTP800

お気に入りに追加

お問い合わせ

カタログをダウンロード

メーカー	株式会社ナベヤ
分類	治具ベース

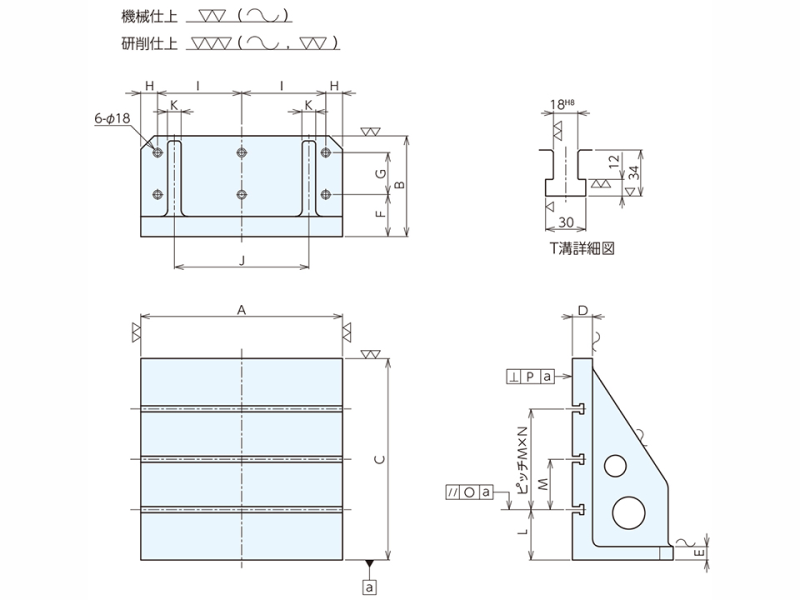

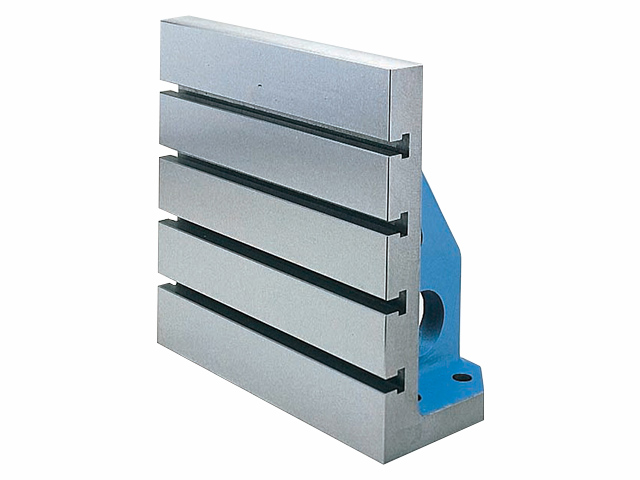

製品名	1面イケール E-9128M_GTP800
A (mm)	800
B (mm)	400
C (mm)	800
D (mm)	75
E (mm)	50
F (mm)	160
G (mm)	160
H (mm)	80
I (mm)	320
J (mm)	500
K (mm)	50
L (mm)	100
M (mm)	150
N (mm)	4
O (mm)	0.05
P (mm)	0.1
仕上	機械
大きさ (mm)	W : 800 D : 400 H : 800
質量(kg)	526
取付穴径	φ : 18
取付穴数	6
メーカーHP

お問い合わせ

カタログをダウンロード
