株式会社ナベヤ

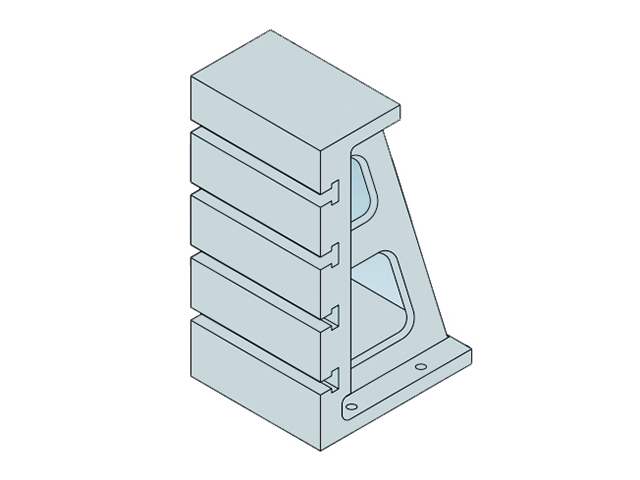

1面イケール E-9128T_BGT121

お気に入りに追加

お問い合わせ

カタログをダウンロード

メーカー	株式会社ナベヤ
分類	治具ベース
製品名	1面イケール E-9128T_BGT121
A (mm)	300
B (mm)	350
C (mm)	600
D (mm)	30
E (mm)	70
F (mm)	30
G (mm)	185
H (mm)	15
I (mm)	200
J (mm)	50
K (mm)	125
L (mm)	125
M (mm)	22
N (mm)	160
O (mm)	95
P (mm)	254
Q (mm)	0.05
R (mm)	0.06
大きさ (mm)	W : 300 D : 350 H : 600
質量(kg)	130
メーカーHP

お問い合わせ

カタログをダウンロード
