メーカー	株式会社ナベヤ
分類	治具ベース

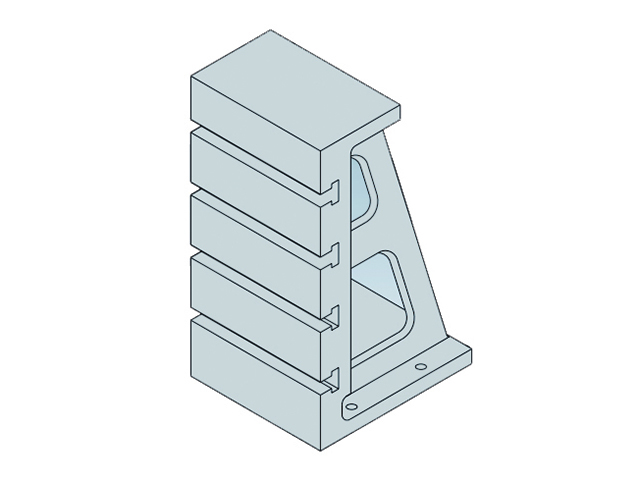

製品名	1面イケール E-9128T_BGT122

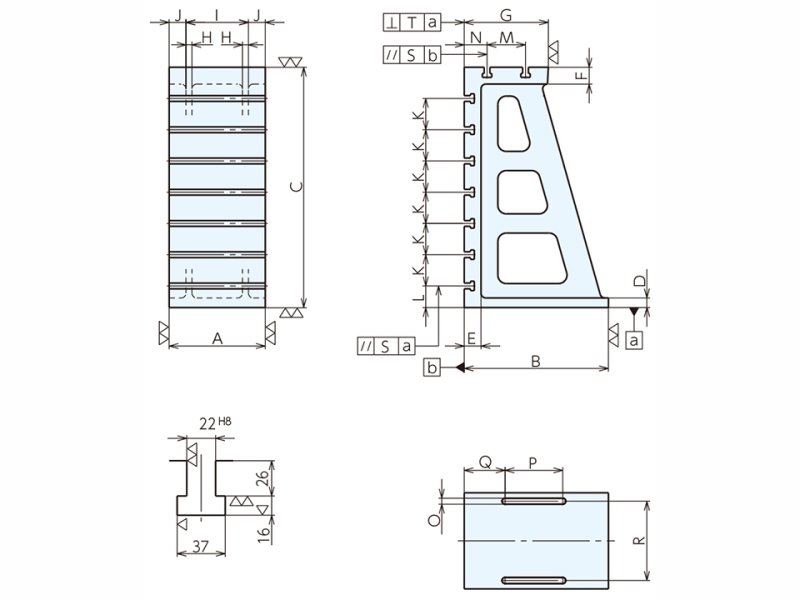

A (mm)	400
B (mm)	600
C (mm)	1000
D (mm)	40
E (mm)	70
F (mm)	70
G (mm)	350
H (mm)	25
I (mm)	260
J (mm)	70
K (mm)	130
L (mm)	90
M (mm)	160
N (mm)	95
O (mm)	25
P (mm)	240
Q (mm)	170
R (mm)	330
S (mm)	0.05
T (mm)	0.1
大きさ (mm)	W : 400 D : 600 H : 1000
質量(kg)	380
