株式会社ナベヤ

1面イケール E-9128T_BGT123

お気に入りに追加

お問い合わせ

カタログをダウンロード

メーカー	株式会社ナベヤ
分類	治具ベース

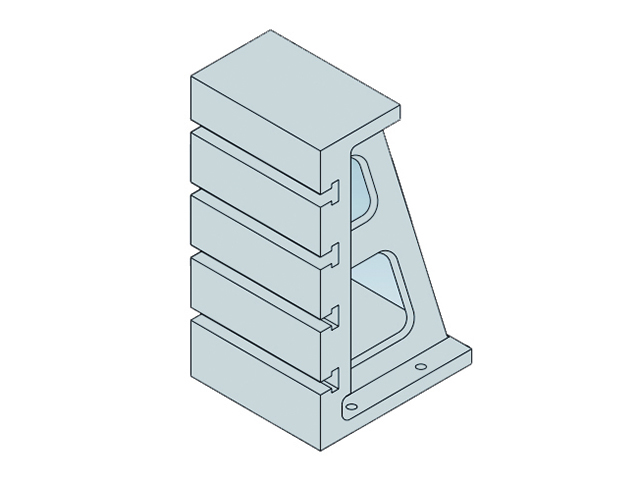

製品名	1面イケール E-9128T_BGT123

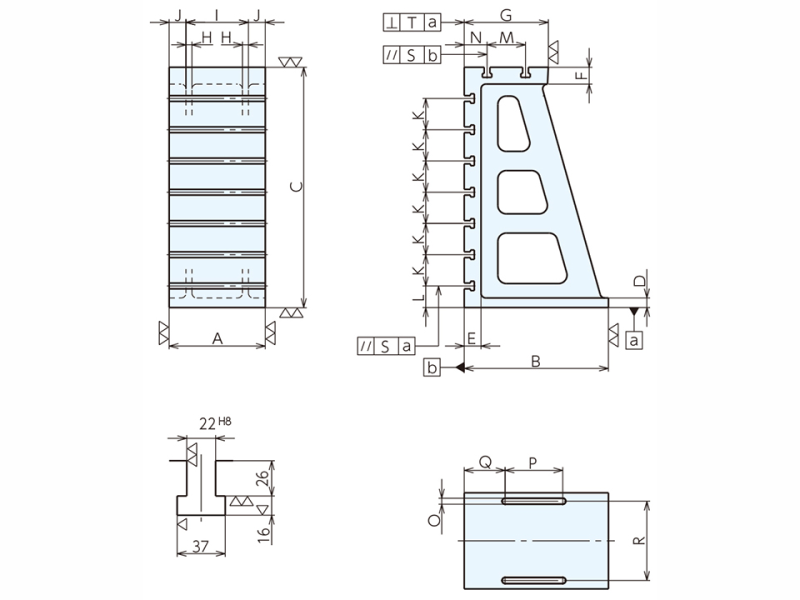

A (mm)	500
B (mm)	700
C (mm)	1250
D (mm)	40
E (mm)	70
F (mm)	70
G (mm)	350
H (mm)	25
I (mm)	380
J (mm)	60
K (mm)	140
L (mm)	140
M (mm)	160
N (mm)	95
O (mm)	25
P (mm)	405
Q (mm)	150
R (mm)	440
S (mm)	0.05
T (mm)	0.1
大きさ (mm)	W : 500 D : 700 H : 1250
質量(kg)	600
