株式会社ナベヤ

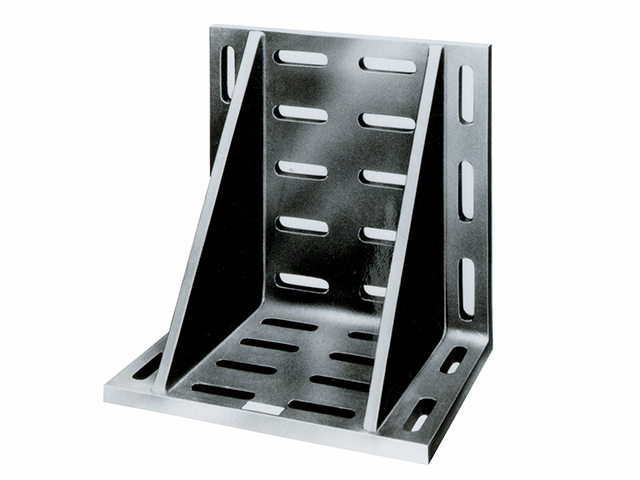

溝なしアングルプレート E-9128_G111

お気に入りに追加

お問い合わせ

カタログをダウンロード

メーカー	株式会社ナベヤ
分類	治具ベース
製品名	溝なしアングルプレート E-9128_G111

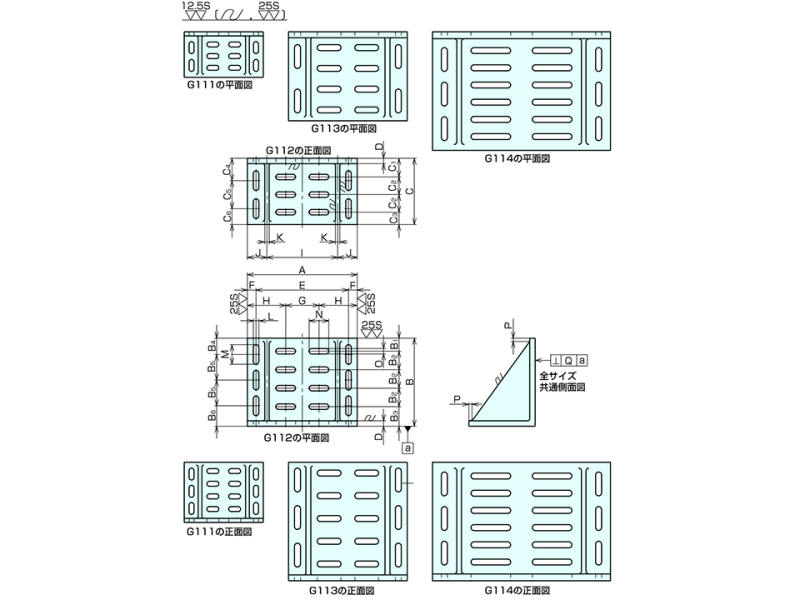

A (mm)	400
B (mm)	305
B1 (mm)	45
B2 (mm)	64
B3 (mm)	68
B4 (mm)	60
B5 (mm)	87
B6 (mm)	71
C (mm)	230
C1 (mm)	64
C2 (mm)	59
C3 (mm)	48
C4 (mm)	80
C5 (mm)	90
C6 (mm)	60
D (mm)	21
E (mm)	326
F (mm)	37
G (mm)	110
H (mm)	145
I (mm)	240
J (mm)	80
K (mm)	19
L (mm)	25
M (mm)	60
N (mm)	60
O (mm)	25
P (mm)	15
Q (mm)	0.054
大きさ (mm)	W : 400 D : 230 H : 305
質量(kg)	30
