溝なしアングルプレート E-9128_G112

お気に入りに追加

お問い合わせ

カタログをダウンロード

メーカー	株式会社ナベヤ
分類	治具ベース

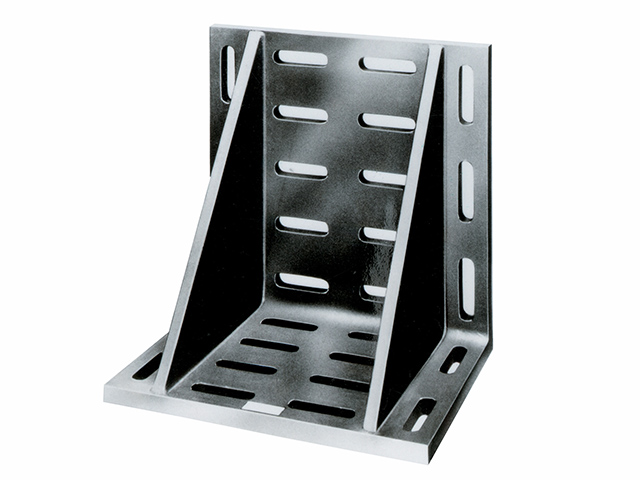

製品名	溝なしアングルプレート E-9128_G112

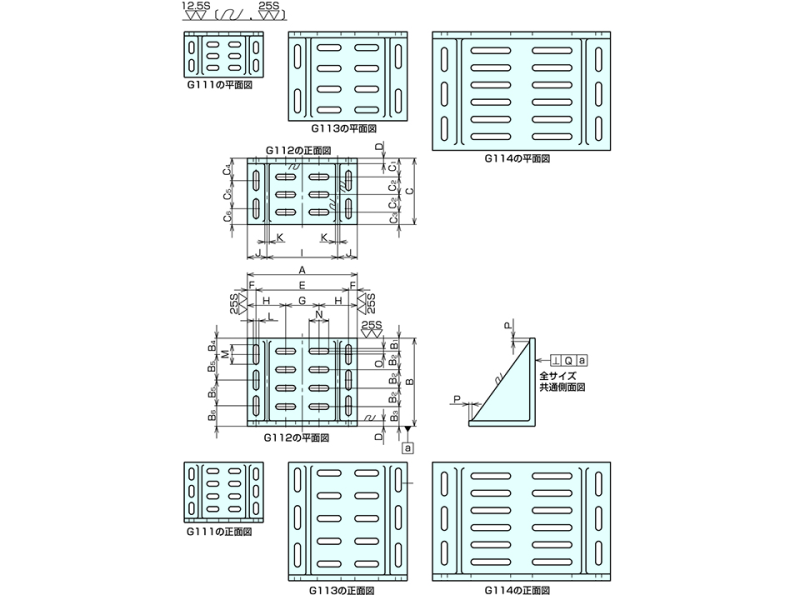

A (mm)	505
B (mm)	405
B1 (mm)	60
B2 (mm)	85
B3 (mm)	90
B4 (mm)	75
B5 (mm)	118
B6 (mm)	94
C (mm)	305
C1 (mm)	86
C2 (mm)	81
C3 (mm)	57
C4 (mm)	103
C5 (mm)	129
C6 (mm)	73
D (mm)	25
E (mm)	425
F (mm)	40
G (mm)	153
H (mm)	176
I (mm)	325
J (mm)	90
K (mm)	20
L (mm)	25
M (mm)	90
N (mm)	90
O (mm)	25
P (mm)	15
Q (mm)	0.064
大きさ (mm)	W : 505 D : 305 H : 405
質量(kg)	70
