溝なしアングルプレート E-9128_G114

お気に入りに追加

お問い合わせ

カタログをダウンロード

メーカー	株式会社ナベヤ
分類	治具ベース

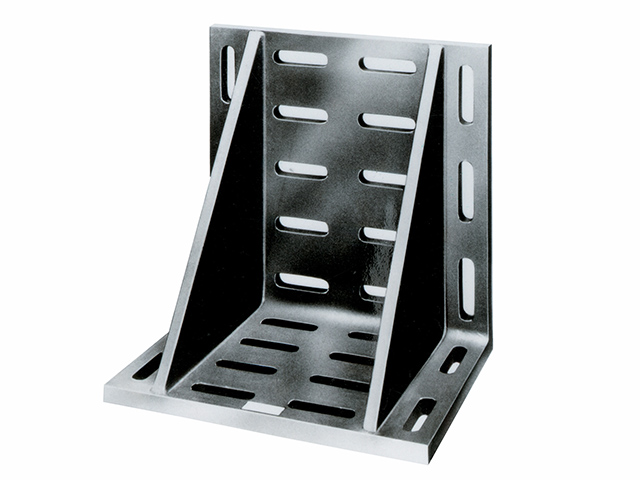

製品名	溝なしアングルプレート E-9128_G114
A (mm)	900
B (mm)	600
B1 (mm)	70
B2 (mm)	87
B3 (mm)	95
B4 (mm)	110
B5 (mm)	175
B6 (mm)	140
C (mm)	600
C1 (mm)	95
C2 (mm)	87
C3 (mm)	70
C4 (mm)	140
C5 (mm)	175
C6 (mm)	100
D (mm)	35
E (mm)	780
F (mm)	60
G (mm)	310
H (mm)	295
I (mm)	630
J (mm)	135
K (mm)	23
L (mm)	30
M (mm)	120
N (mm)	200
O (mm)	30
P (mm)	30
Q (mm)	0.102
大きさ (mm)	W : 900 D : 600 H : 600
質量(kg)	300
メーカーHP

お問い合わせ

カタログをダウンロード
