株式会社ナベヤ

2面イケール E-9159AP_TBN80030R

お気に入りに追加

お問い合わせ

カタログをダウンロード

メーカー	株式会社ナベヤ
分類	治具ベース

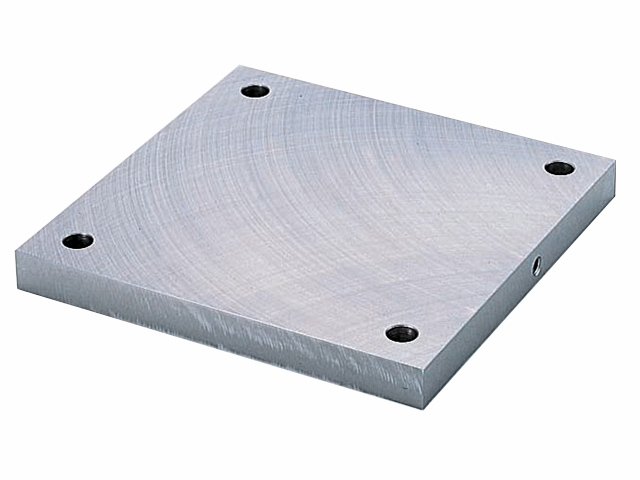

製品名	2面イケール E-9159AP_TBN80030R

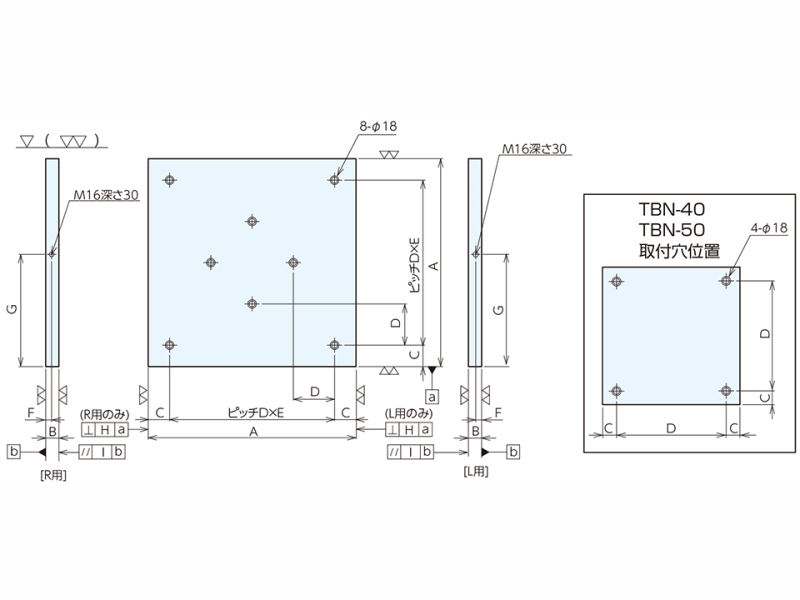

A (mm)	800
B (mm)	30
C (mm)	80
D (mm)	160
E (mm)	4
F (mm)	15
G (mm)	425
H(直角度)	0.015/100
I(直角度)	0.012/100
適合ツーリングブロック	TBN800
大きさ (mm)	W : 800 D : 800 H : 30
質量(kg)	149.8
取付穴径	φ : 18
取付穴数	8
