メーカー	株式会社ナベヤ
分類	治具ベース

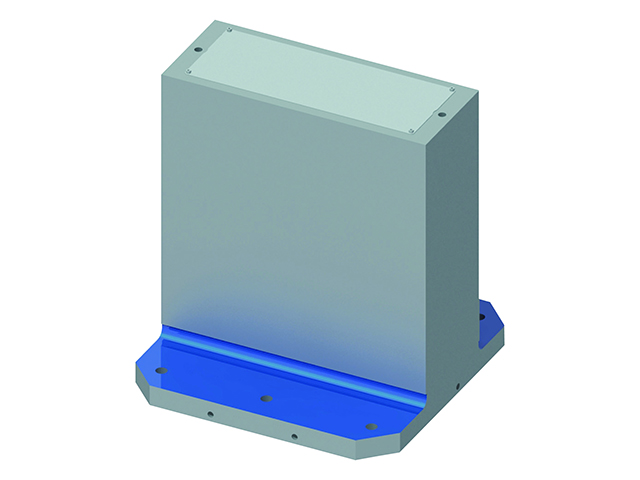

製品名	2面イケール E-9159_TBS04S-15050

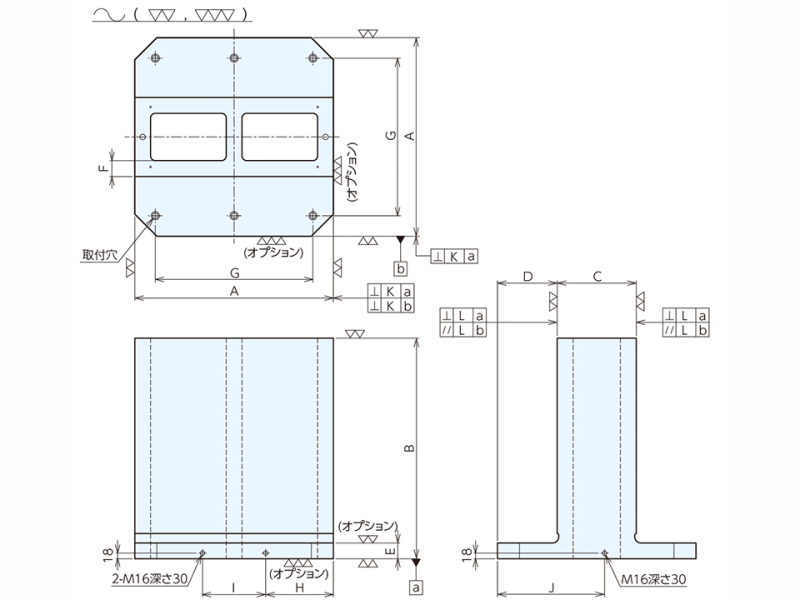

A (mm)	400
B (mm)	500
C (mm)	150.8
D (mm)	124.6
E (mm)	40
F (mm)	50
G (mm)	320
H (mm)	145
I (mm)	110
J (mm)	225
K(直角度)	0.02/300
L(直角度)	0.02/300
大きさ (mm)	W : 400 D : 400 H : 500
質量(kg)	201
取付穴径	φ : 18
取付穴数	4
備考	・A×Aがベース寸法、Cはポスト巾です。
